Veritas 快速入门指南
跳转到章节...
蓝牙设置

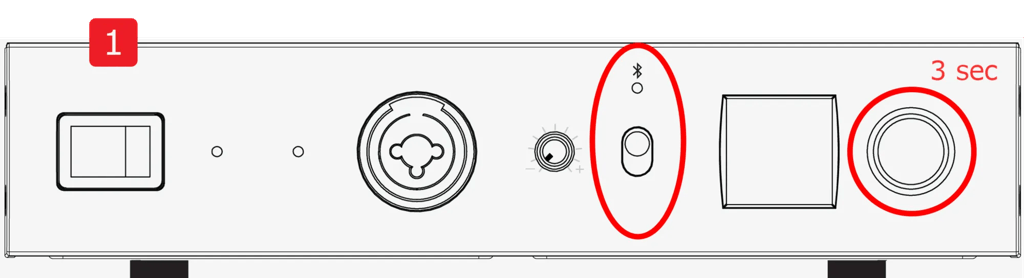

- 确保输入选择开关处于向上位置（BT/输入 A）。
- 按住编码器旋钮 3 秒钟即可访问产品控制。
- 菜单打开后，向下滚动到输入 A/BT。

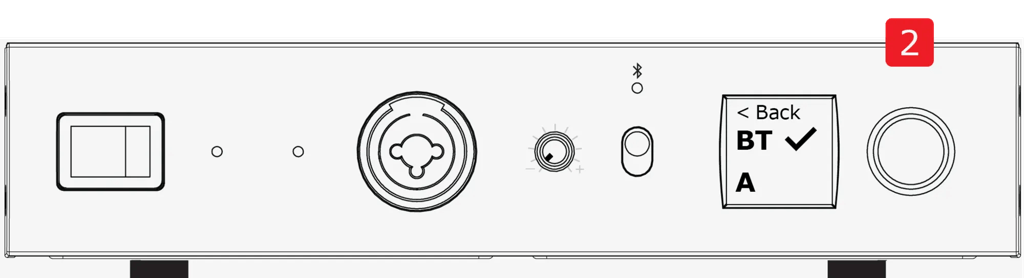

- 使用旋转编码器单击打开输入 A/BT 设置并确保选择了 BT。
- 单击“返回”按钮返回主菜单。

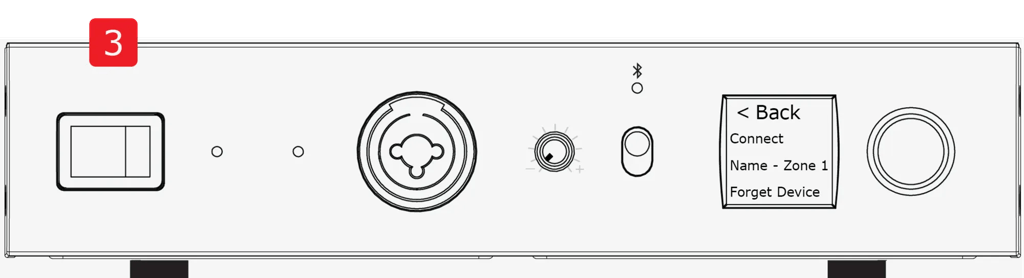

- 从主菜单滚动到“蓝牙设置”，然后点击编码器打开蓝牙菜单。注意：在“名称”下，默认为区域 1。请根据需要更改为区域 2、3 或 4。
- 在蓝牙设置中选择“连接”。蓝牙指示灯将开始闪烁。

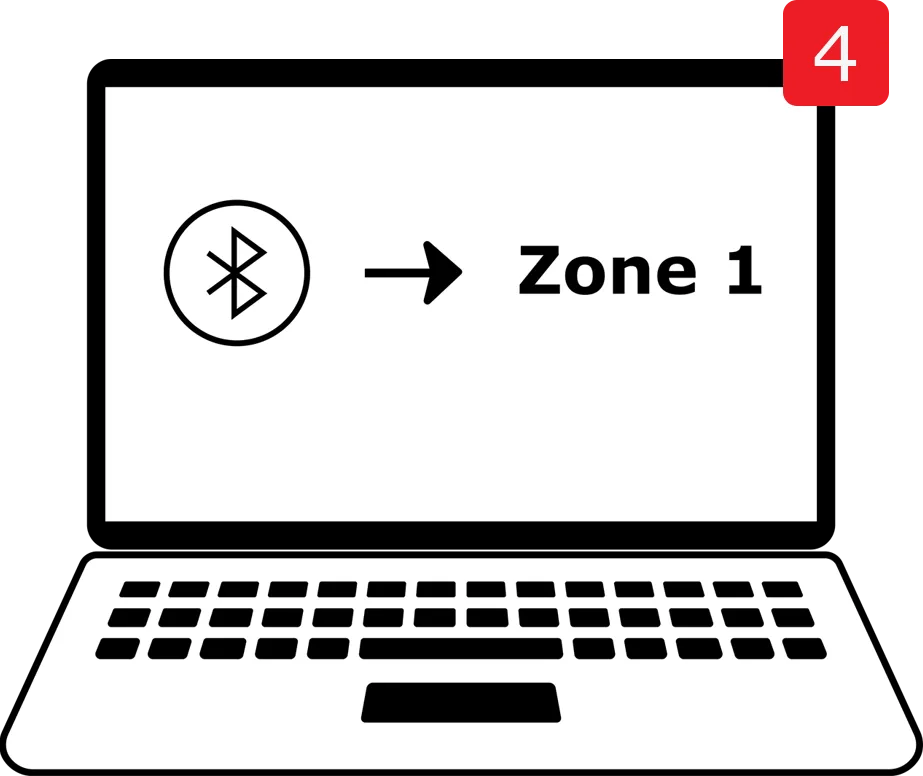

- 导航到源设备上的蓝牙设置并连接到区域 1（默认名称：区域 1）。
- 您的设备现已连接到蓝牙输入。
设置和控制

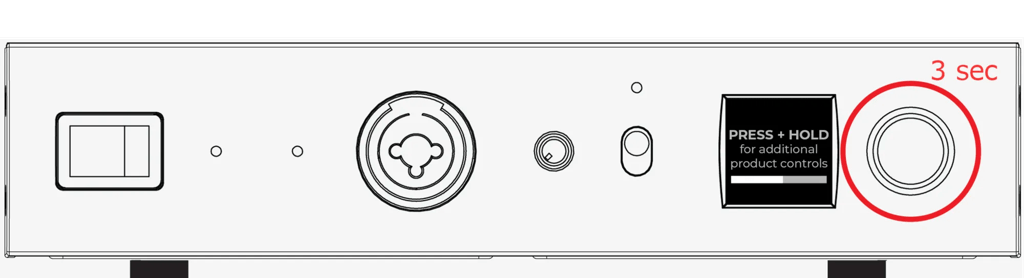

要访问其他产品控制，请按住旋转编码器至少 3 秒钟。

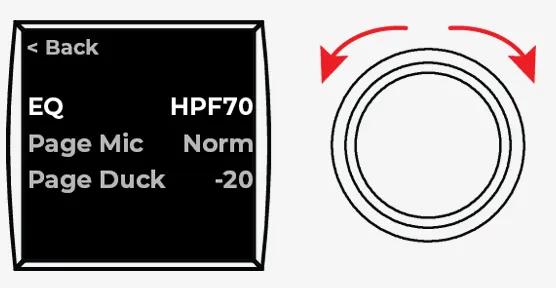

要选择菜单选项，请旋转旋转编码器，直到所需选项突出显示，然后按旋转编码器显示更多设置。
- EQ ：使用旋转编码器选择所需的 EQ 预设。
- 输出： 选择 单核细胞增多症 将所有音频信号相加。选择 立体声 用于分离音频信号。
- 注意：此选项仅适用于 250BL 型号。
- 寻呼麦克风：选择“Norm”可使寻呼麦克风跟随输出音量。选择“Bypass”可将输出音量调至最大。
- 页面闪避：选择使用页面时音频闪避页面信号的级别。
- 前置麦克风：选择前置麦克风是否隐藏或与音乐源混合。
- 辅助寻呼：选择“是”表示允许辅助源进行寻呼。选择“否”表示禁止辅助源进行寻呼。
- 源选择:
- 当连接 ControlCenter CC-1区域控制器时，选择“前端”可通过放大器的前端拨动开关重新启用源选择。
- 当连接 ConrolCenter CC-2区域控制器时，选择远程以通过遥控器的控制确定源选择的优先级。
- 当没有连接 ControlCenter 区域控制器时，无论选择哪个选项，源选择都由前开关控制。
- Dyn EQ ：打开或关闭动态均衡器。动态均衡器会根据音量自动调整低音水平。
- 输入 A/BT ：选择BT可优先使用通过蓝牙® 无线技术连接的音频源。选择A可覆盖已启用蓝牙® 的音频源。A 为默认音频源。
输入 A 设置
- 确保输入选择开关处于向上位置（ BT/Input A ）。
- 按住编码器旋钮 3 秒钟即可访问产品控制。
- 菜单打开后，向下滚动到输入 A/BT。

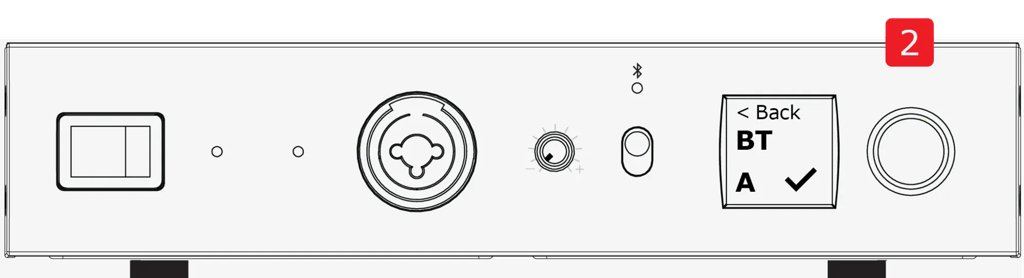

- 使用旋转编码器单击打开输入 A/BT 设置并确保选择了 A。
- 单击“返回”按钮返回主菜单。

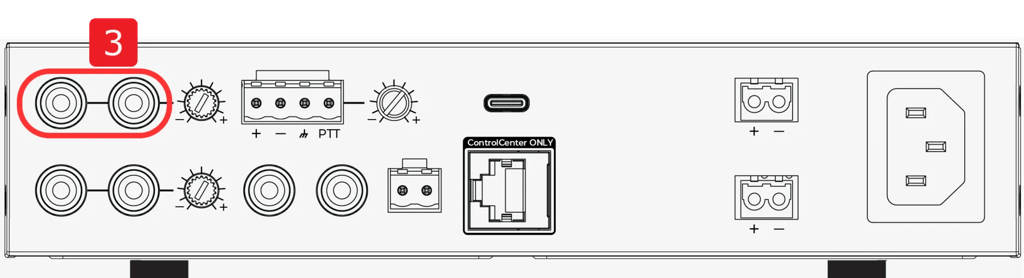

- 将 RCA 插头插入 INPUT A 连接器（后面板）。
- 您的设备现已连接到输入 A。

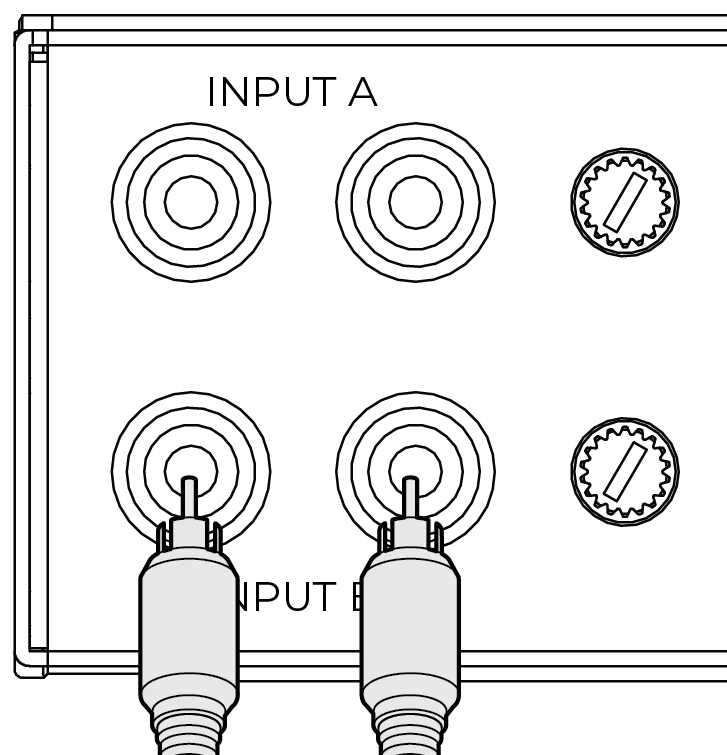

输入 B 设置
- 确保输入选择开关处于向下位置（输入 B ）。

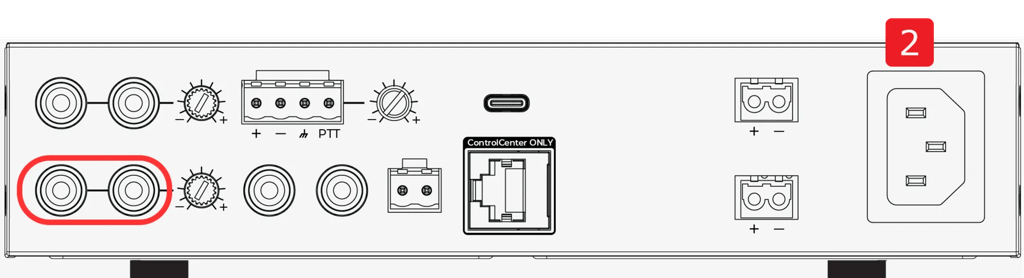

- 将设备的 RCA 插头插入 INPUT B 连接器（后面板）。
- 您的设备现已连接到输入 B。
麦克风/线路输入

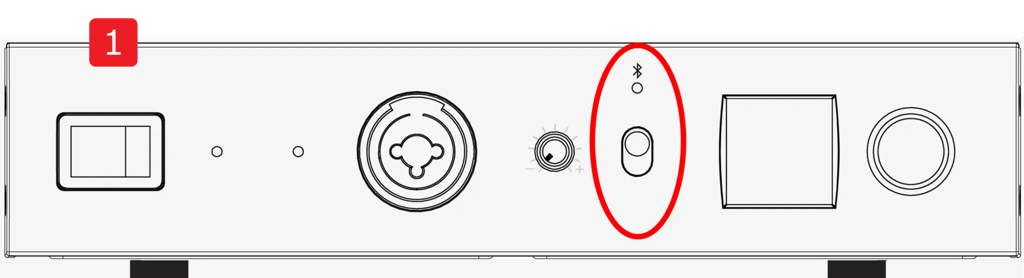

- 确保输入选择开关处于向上位置（ BT/Input A ）。

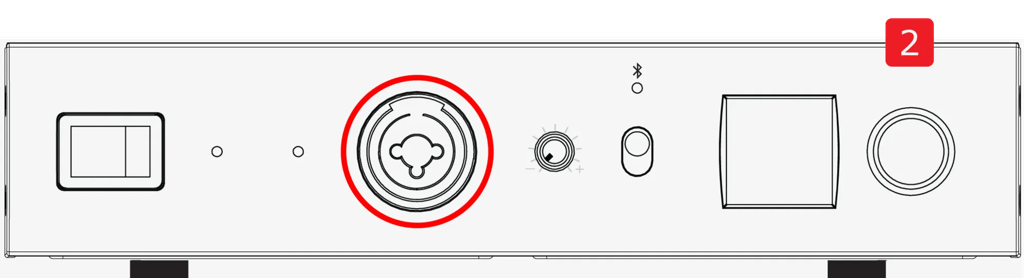

- 将设备的 XLR、TRS 或 TS ¼” 麦克风线插头插入 MIC/LINE 输入端。
- 您的设备现已连接到 MIC/LINE 输入。

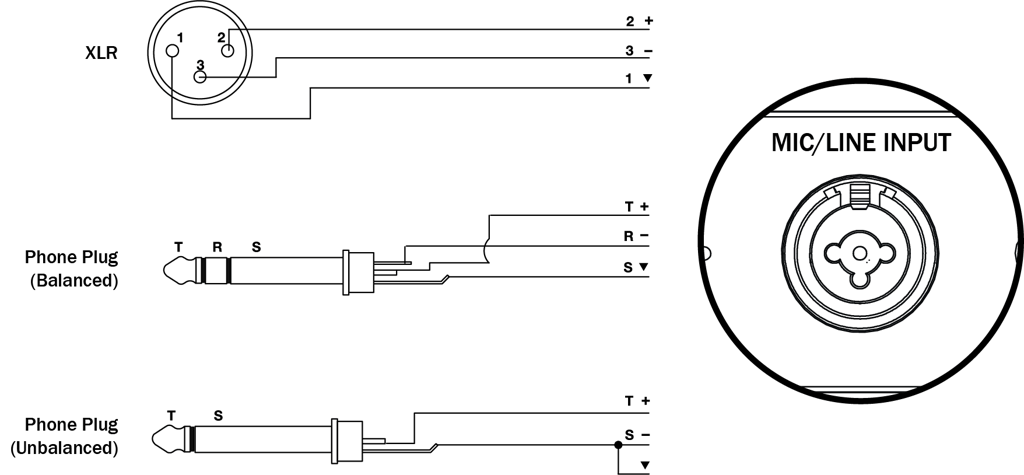

MIC/LINE INPUT 接口专为手持动圈麦克风和 XLR、TRS 或 TS ¼ 英寸麦克风线缆而设计。线路电平信号源也可通过此输入接口使用。输入线路配置请参见下图。
页面输入

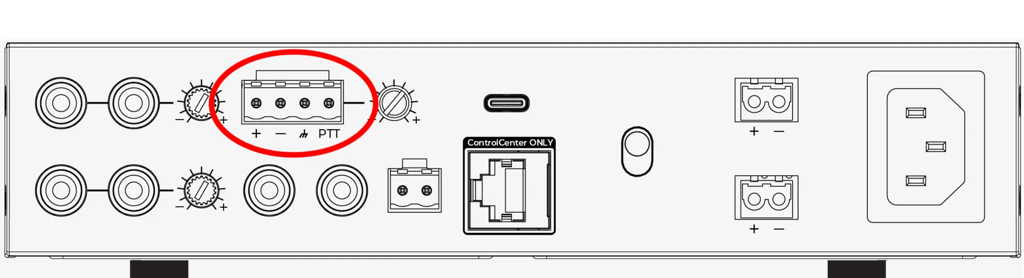

注意：寻呼输入 (PAGE INPUT) 是带有触发触点闭合的麦克风/线路输入。当检测到触发器时，此输入信号将路由到所有输出（包括 AUX OUT）。该设计适用于按键通话寻呼麦克风和电话寻呼系统。
请参阅输入接线配置图。请使用随附的 4 针 Euroblock 接线端子。
- 将附带的 4 针 Euroblock 插入页面输入。
- 您的设备现已连接到页面输入。
RCA输入
- 将 RCA 插头插入后面板上的 INPUT A 或 INPUT B 连接器。
- 您的设备现已连接到 RCA 输入。
信号路由
RCA 立体声 2160BL 和 250BL
- 使用设备正面的输入选择开关将您的设备设置为输入 A /使用输入 A 或设置为输入 B以使用输入 B。
- 从设备的主菜单屏幕选择INPUT A/BT ，然后选择A以使用输入 A（无需执行此步骤即可使用输入 B）。
- 在设备正面的主菜单屏幕中选择“输出” ，然后选择“立体声”

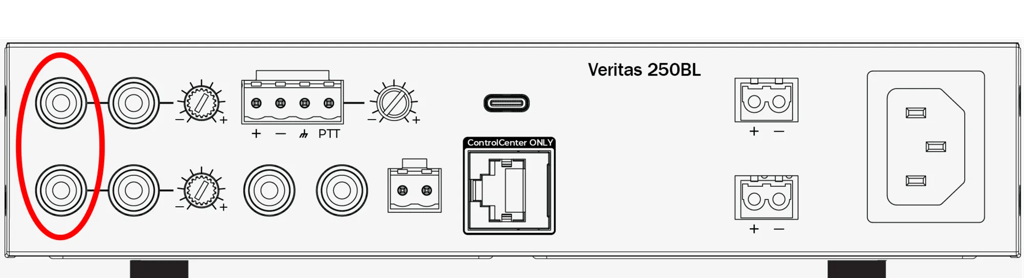

- 输入 A 或输入 B – 左（白色）RCA 端口将被路由至输出 1（左）

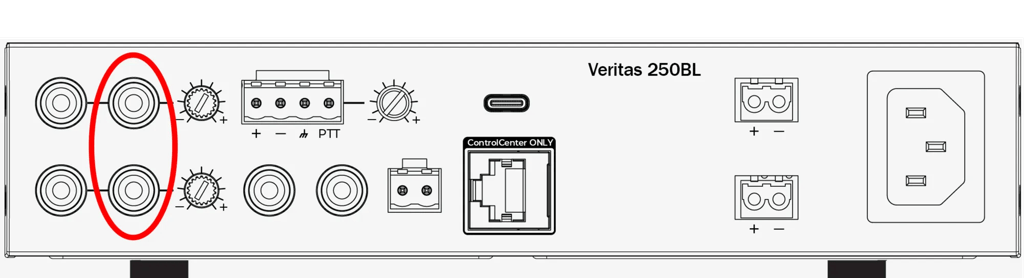

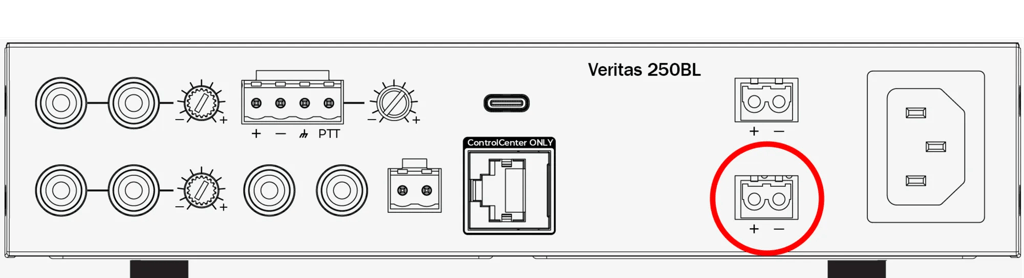

- 输入 A 或输入 B - 右（红色）RCA 端口将被路由至输出 2（右）
RCA Mono 2160BL 和 250BL
- 使用设备正面的输入选择开关，将设备设置为INPUT A/BT以使用输入 A，或设置为INPUT B以使用输入 B。
- 从设备的主菜单屏幕选择INPUT A/BT ，然后选择A以使用输入 A（无需执行此步骤即可使用输入 B）。
- 在设备正面的主菜单屏幕中选择“输出” ，然后选择“单声道”
- 输入 A 或输入 B – 左（白色）RCA 端口将被路由至输出 1 和输出 2
- 输入 A 或输入 B - 右（红色）RCA 端口将被路由至输出 1 和输出 2

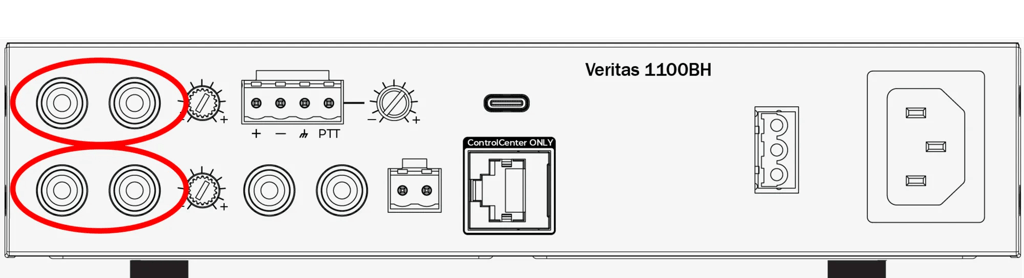

RCA 2160BH和1100BH
- 使用设备正面的输入选择开关，将设备设置为输入 A/BT以使用输入 A，或设置为输入 B以使用输入 B。
- 从设备的主菜单屏幕选择INPUT A/BT ，然后选择A （无需执行此步骤即可使用输入 B）。
- 在设备正面的主菜单屏幕中选择“输出” ，然后选择“立体声”
- 输入 A 或输入 B – 左（白色）和右（红色）RCA 端口将路由至 3 针 Euroblock 输出
蓝牙立体声 2160BL 和 250BL

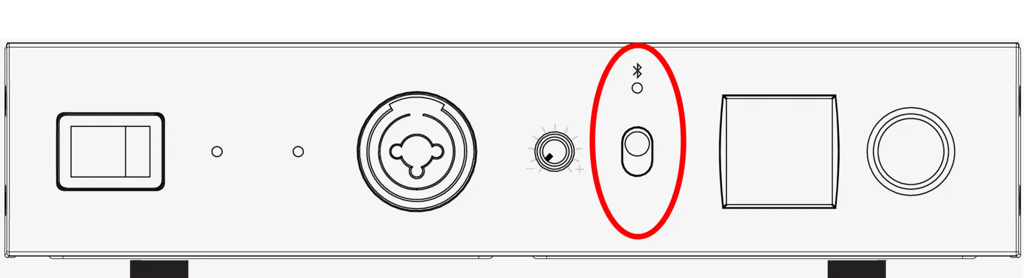

- 使用设备正面的输入选择开关将设备设置为输入 A/BT 。
- 在主菜单屏幕中选择INPUT A/BT ，然后选择BT
- 在设备正面的菜单屏幕中选择“输出” ，然后选择“立体声”
- 蓝牙输入源将被路由至输出 1（左）和输出 2（右）
蓝牙单声道 2160BL 和 250BL
- 使用设备正面的输入选择开关将设备设置为输入 A/BT 。
- 在主菜单屏幕中选择INPUT A/BT ，然后选择BT
- 在设备正面的菜单屏幕中选择“输出” ，然后选择“单声道”
- 蓝牙输入源将被路由至输出 1 和输出 2
蓝牙 2160BH 和 1100BH
- 使用设备正面的输入选择开关将设备设置为输入 A/BT 。
- 在主菜单屏幕中选择INPUT A/BT ，然后选择BT

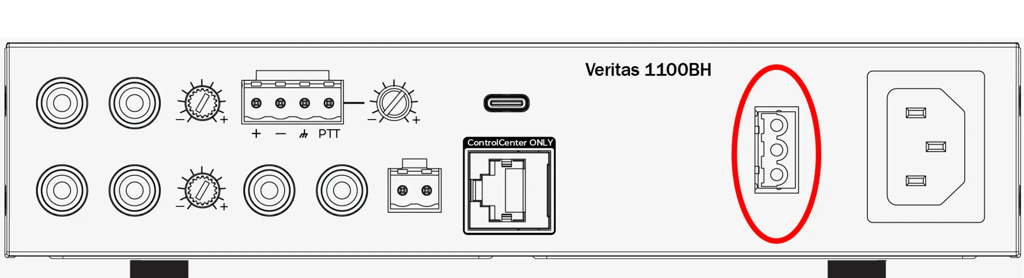

- 蓝牙输入源将被路由至输出 1 和输出 2
- 注意： Veritas 2160BH 型号允许用户通过以下方式为不同的区域选择两个源选项：
为 A/BT1 和 A/BT2 选择选项。
设置增益
RCA输入

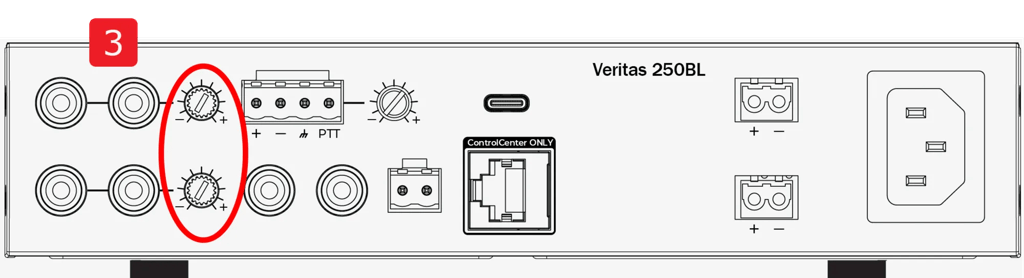

- 将设备连接到所需的 RCA 端口后，首先将放大器增益调到最低（后面板旋钮上逆时针旋转）。

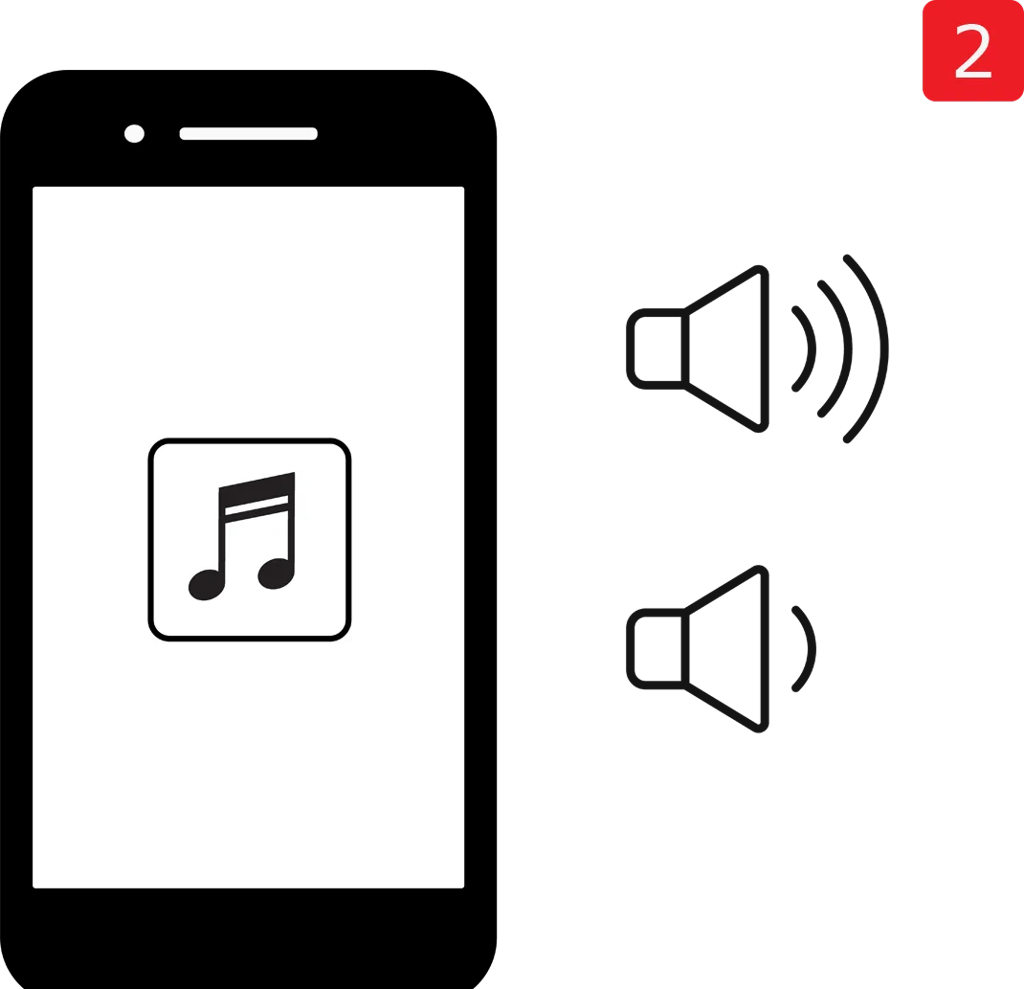

- 从源设备播放音乐（最好是您熟悉的设备）。
- 逐渐提高源设备或混音器的音量，直到您开始听到失真或音频开始变得刺耳。
- 稍微调低音量，直到音乐听起来再次清晰、平衡。
- 现在，在播放音乐的同时，慢慢调高 Veritas 放大器的增益（顺时针）。
- 仔细听，一旦开始听到失真，就将增益稍微调低一点（逆时针），直到音频听起来干净饱满。
- 现在您的增益已正确设置，可实现最佳性能且不会失真。

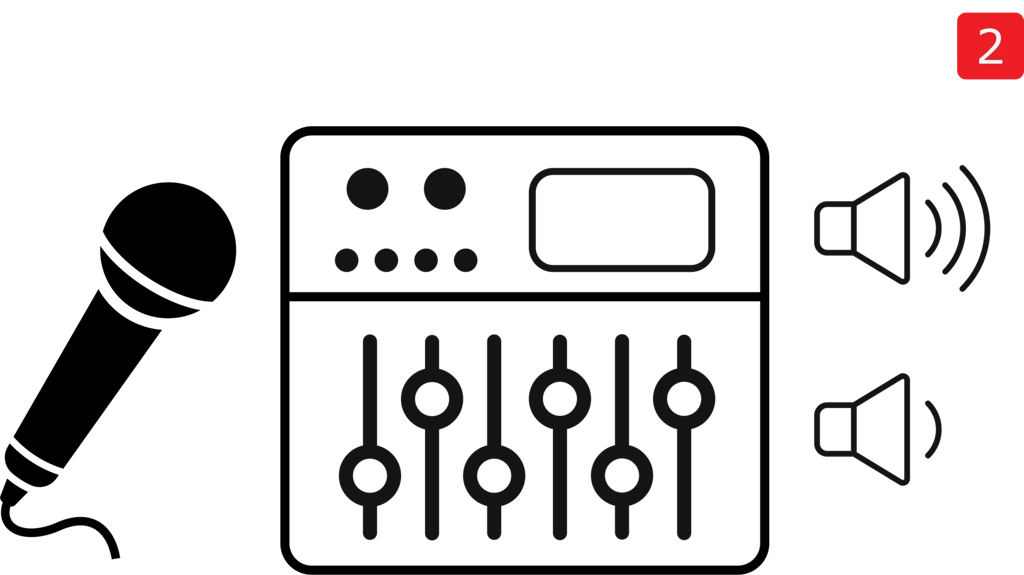

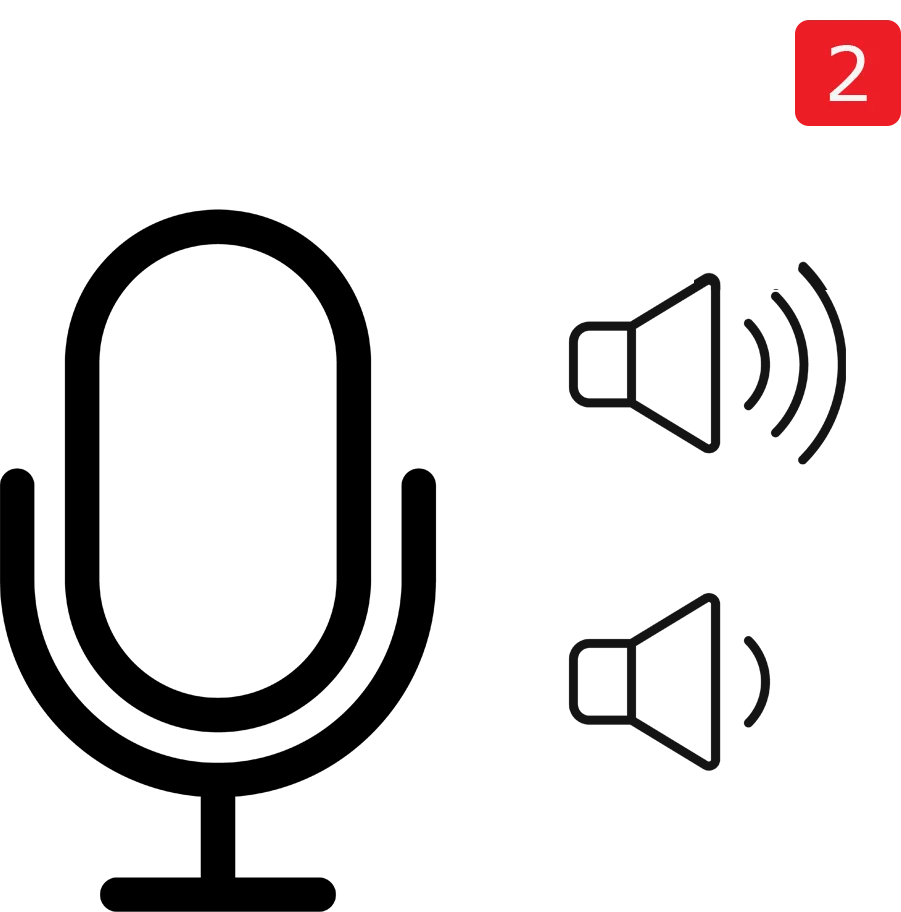

麦克风/线路输入

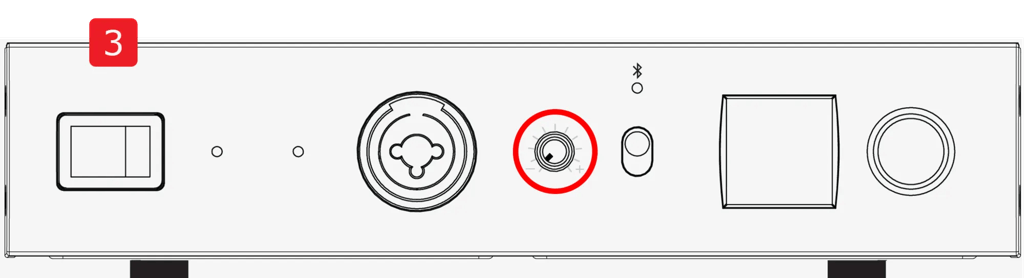

- 将设备连接到麦克风/线路输入后，首先将放大器增益调到最低（后面板旋钮逆时针旋转）。
- 从源设备播放音频（最好是您熟悉的设备）。
- 逐渐提高源设备的音量，直到您开始听到失真或音频开始变得刺耳。
- 稍微调低音量，直到音乐听起来再次清晰、平衡。
- 现在，在声音仍在播放的同时，慢慢调高 Veritas 放大器的增益（顺时针）。
- 仔细听，一旦开始听到失真，就将增益稍微调低一点（逆时针），直到音频听起来干净饱满。
- 现在您的增益已正确设置，可实现最佳性能且不会失真。
页面输入

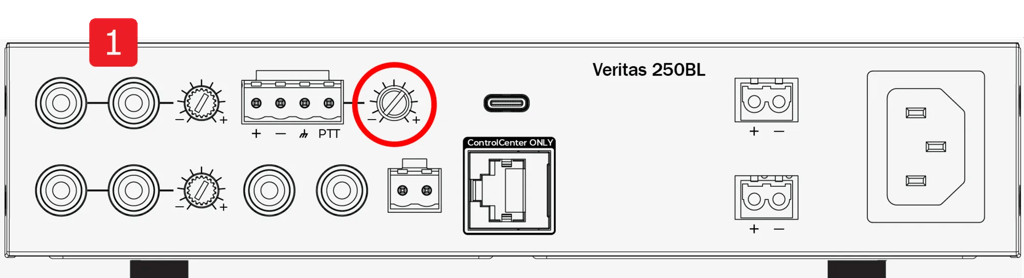

- 将设备连接到页面输入后，首先将放大器增益调到最低（后面板旋钮逆时针旋转）。
- 从源设备播放音频（最好是您熟悉的设备）。
- 逐渐提高源设备或混音器的音量，直到您开始听到失真或音频开始变得刺耳。
- 稍微调低音量，直到音乐听起来再次清晰、平衡。
- 现在，在音频仍在播放的同时，慢慢调高 Veritas 放大器的增益（顺时针）。
- 仔细听，一旦开始听到失真，就将增益稍微调低一点（逆时针），直到音频听起来干净饱满。
- 现在您的增益已正确设置，可实现最佳性能且不会失真。
连接扬声器

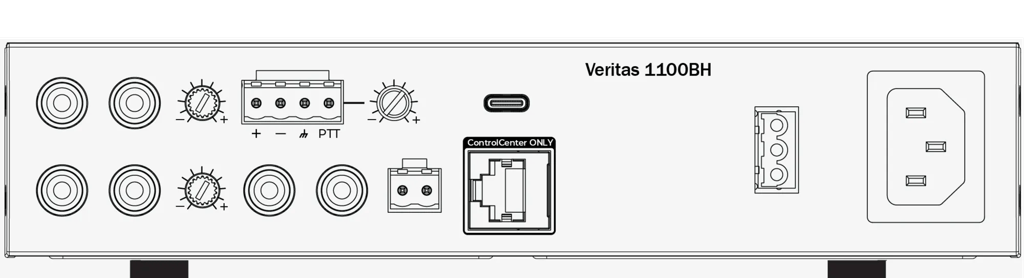

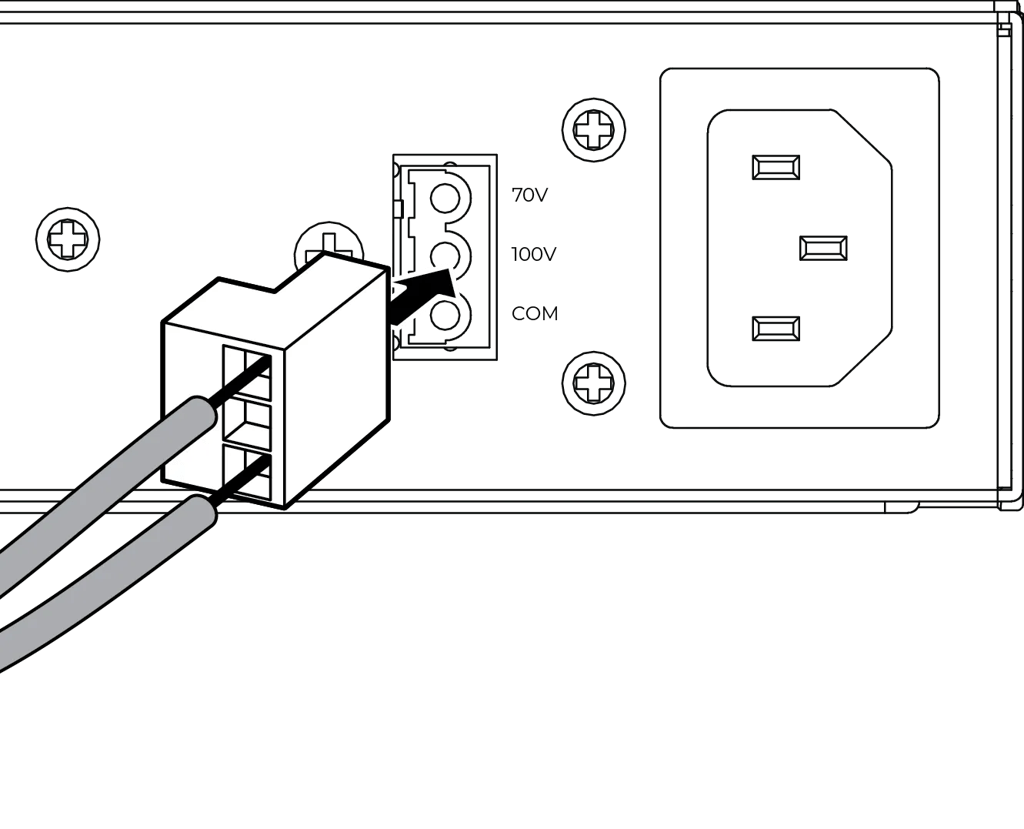

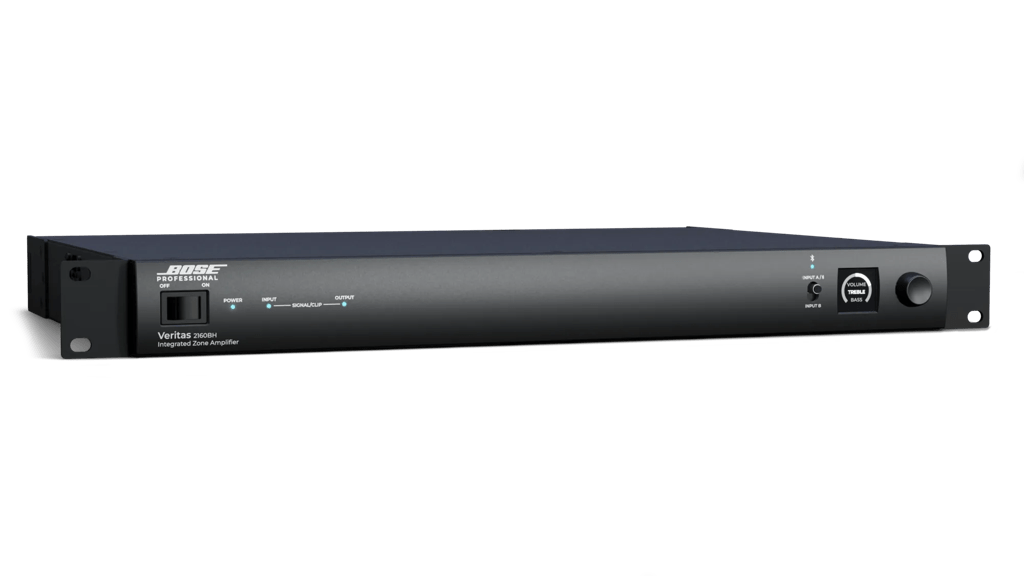

Veritas 2160BH 和 1100BH
- 根据您所需的工作电压连接 3 针 Euroblock，并将其连接到后面板上的连接器。
- （电线顶部和底部为 70V，中心和底部为 100 V）

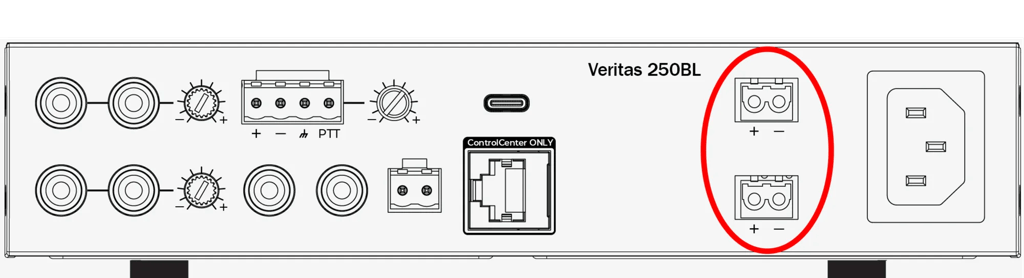

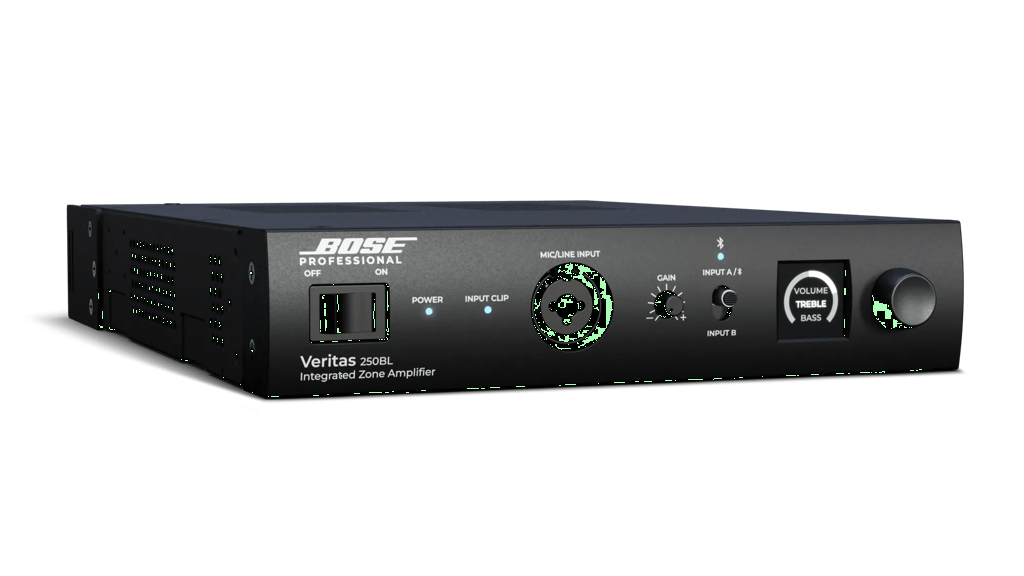

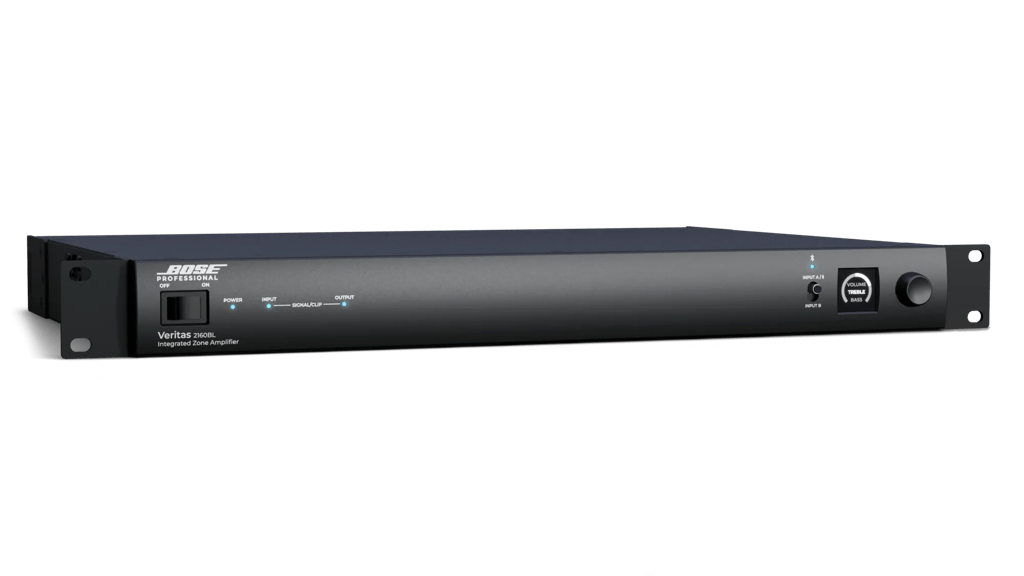

Veritas 2160BL 和 250BL

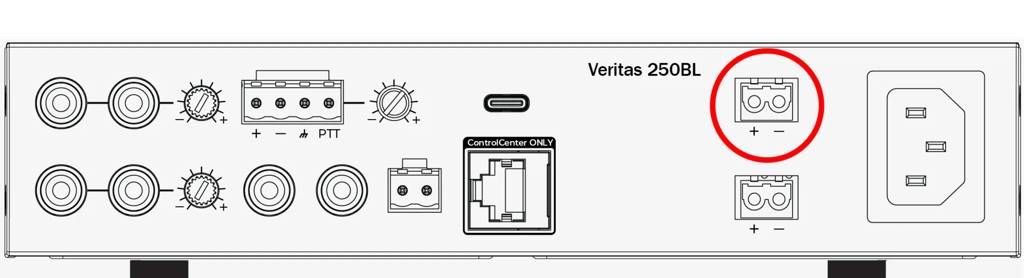

- 连接 2 针 Euroblock

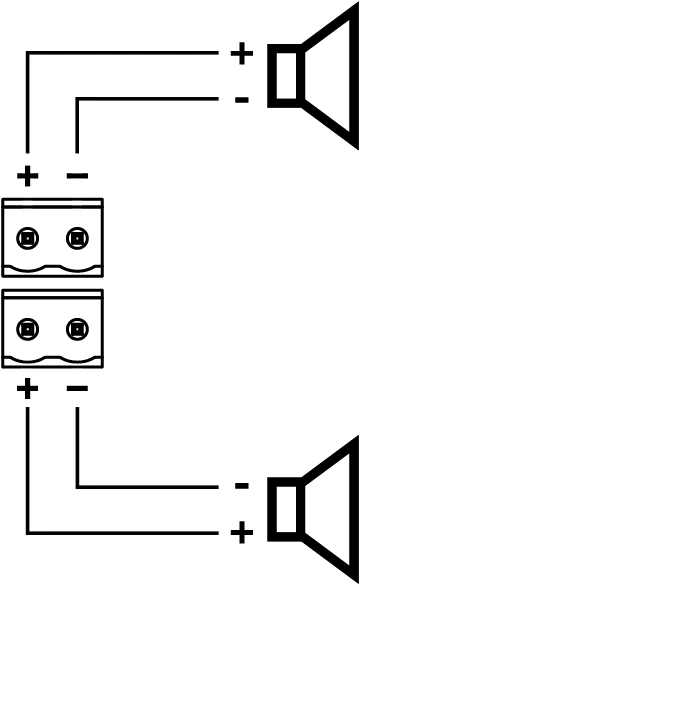

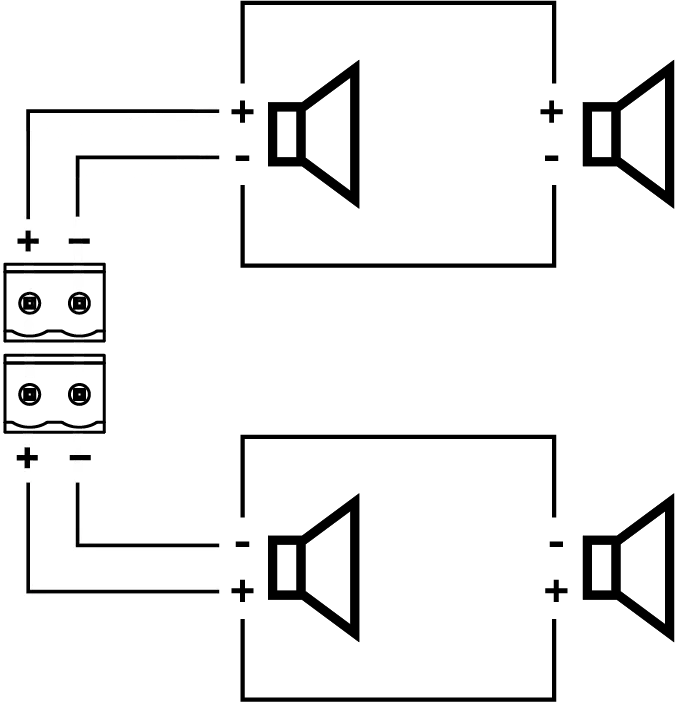

- 如图 1 所示，连接单个扬声器，或如图 2 所示，并联连接两个扬声器。
- 并联扬声器时：
将放大器的电线连接到第一个扬声器上匹配的正极 (+) 和负极 (-) 端子。
将第一个扬声器的正极 (+) 和负极 (–) 端子连接到第二个扬声器的正极 (+) 和负极 (–) 端子。
注意：请勿以这种方式连接两个以上的扬声器。否则可能会损坏功放
遥控
Bose Professional ControlCenter CC-1 区域控制器
仅提供音量控制。

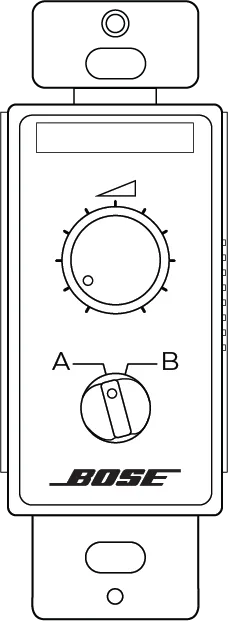

Bose Professional ControlCenter CC-2 区域控制器
提供音量控制和 A/B 源选择。
- 将电缆的一端连接到 RJ-45 端口（标有 仅限 ControlCenter) 位于 2160BH 或 2160BL 放大器背面
- 注意：您可以使用任一 RJ-45 端口连接 2160BH。

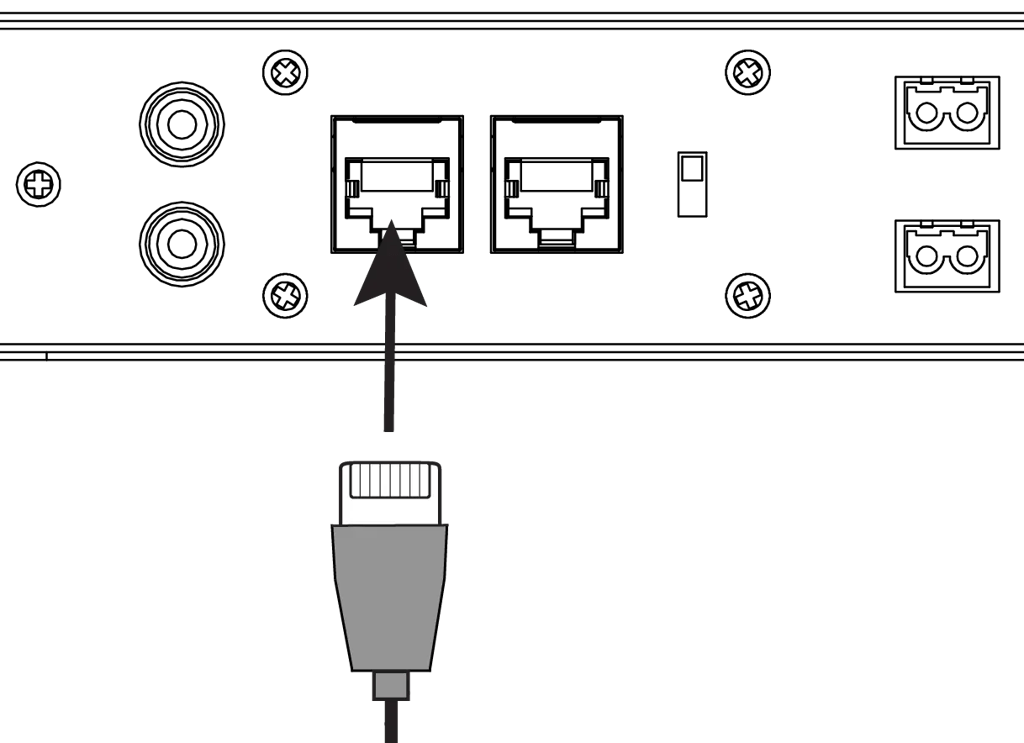

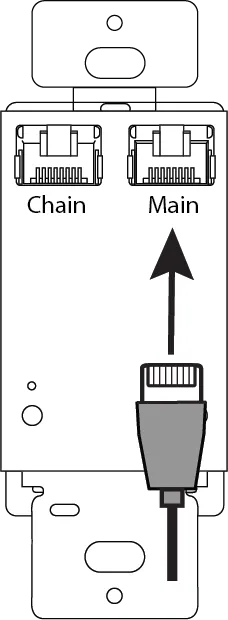

- 将电缆的另一端连接到 CC-1 或 CC-2 区域控制器的背面
将两个 CC-1 或 CC-2 区域控制器连接到 Veritas 2160BH 放大器
Veritas 2160BH 放大器可以使用两根带有 RJ-45 连接器的电缆连接到两个 CC-1 或 CC-2 区域控制器。 笔记：2160BL 放大器不支持连接两个区域控制器。- 按照上述“将 Veritas 放大器连接到 CC-1 或 CC-2 区域控制器”的步骤进行操作。
- 将另一条 RJ-45 线缆连接到 2160BH 上的第二个 RJ-45 端口。将线缆的另一端连接到第二个 CC-1 或 CC-2 区域控制器背面的 RJ-45 端口。
- 或者
- 将另一条 RJ-45 线缆连接到 CC-1 或 CC-2 区域控制器上剩余的 RJ-45 端口。将线缆的另一端连接到第二个 CC-1 或 CC-2 区域控制器背面的 RJ-45 端口。

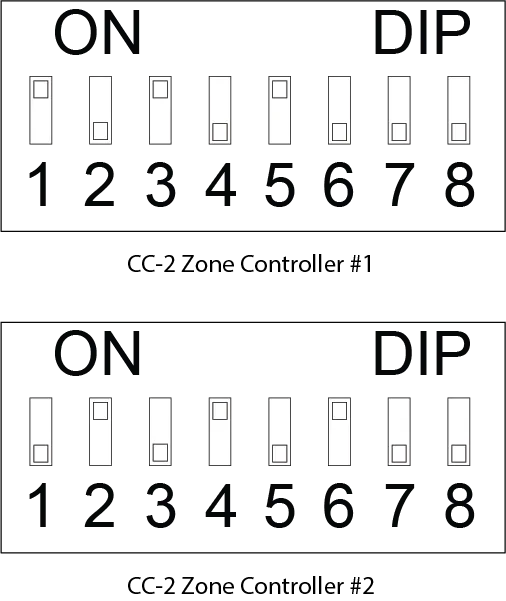

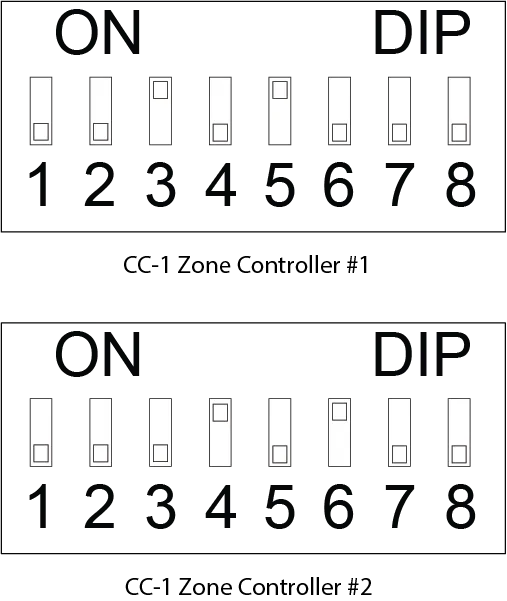

- 根据下图调整 CC-1 或 CC-2 DIP 开关设置。
安装
安装和放置
适当通风的重要性：
对于放大器的放置，请记住以下几点：
- 确保放大器周围空气流通顺畅，通风良好。放大器的顶部、底部和侧面均设有通风口。
- 请勿盖住或堵塞功放通风孔。
- 请勿将放大器封闭在狭小的空间内，例如柜子内。
- 确保底盘免受高温影响，并远离直接热源，例如暖气通风口
和散热器。
注意：请勿使机箱温度超过最高工作温度 40°C (104°F)。请注意封闭式机架内的环境条件，因为环境温度可能会高于室温。
注意：如果放大器过热，它将进入热保护模式并使所有输出静音。
放置在平坦表面上
放大器可以放置在平坦稳定的表面上，例如桌子、柜台或架子。放大器附带塑料支脚，用于保护表面，防止底座滑动，并允许热量从底部通风口散热。
注意：将放大器放置在平面上时，应始终使用附带的支脚，以确保正确

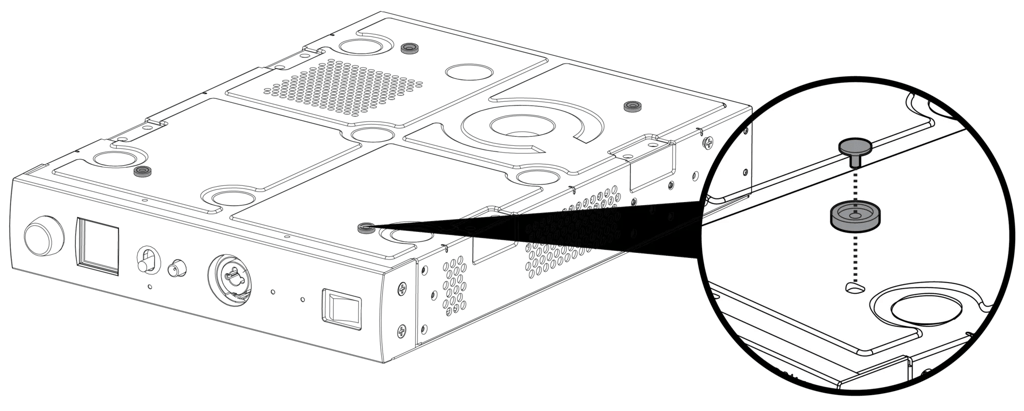

在放大器上安装支脚
附带的脚由两部分组成：一个脚和一个销。
- 将放大器倒置放置在平坦、水平的表面上，并盖上保护罩，以免刮伤底盘顶部。
- 将四个脚垫插入机箱底部的四个孔中。
- 将一根销钉插入脚上的孔中。
- 按下销钉，直到支脚锁定到位。重复此操作，直到四个支脚都锁定到位。

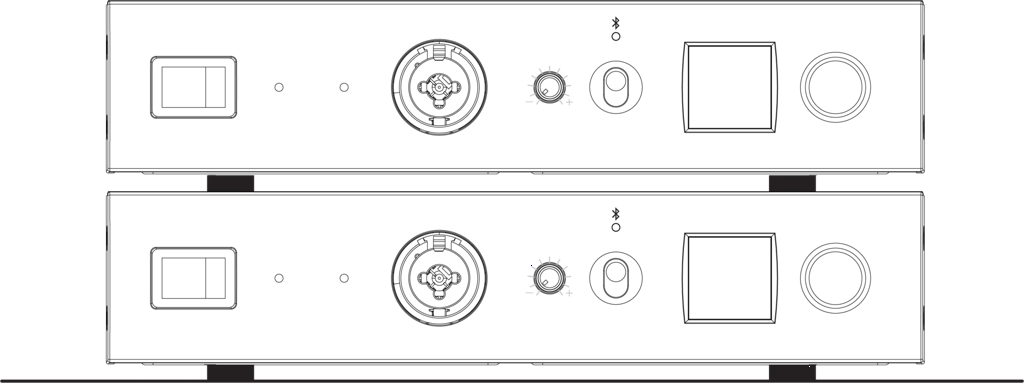

堆叠单元
当桌子、柜台或架子上的空间有限时，可以将一个放大器堆叠在另一个放大器之上。
- 注意：堆叠两个放大器时，应始终使用附带的支脚，以确保适当通风。
安装放大器
Veritas 放大器设计用于标准 48 厘米（19 英寸）机架设备，占用一个机架单位 (RU) 的高度（4.4 厘米/1.7 英寸），安装深度要求距离前机架导轨 40.6 厘米（16.0 英寸）。使用四个带垫圈的紧固件（未提供）将放大器前面板机架耳安装到设备机架导轨上。
- 注意：仅使用机架制造商推荐的安装硬件。
- 注意：请勿将支架或产品放置或安装在任何热源附近，例如壁炉、散热器、调温器或其他产生热量的设备（包括放大器）。

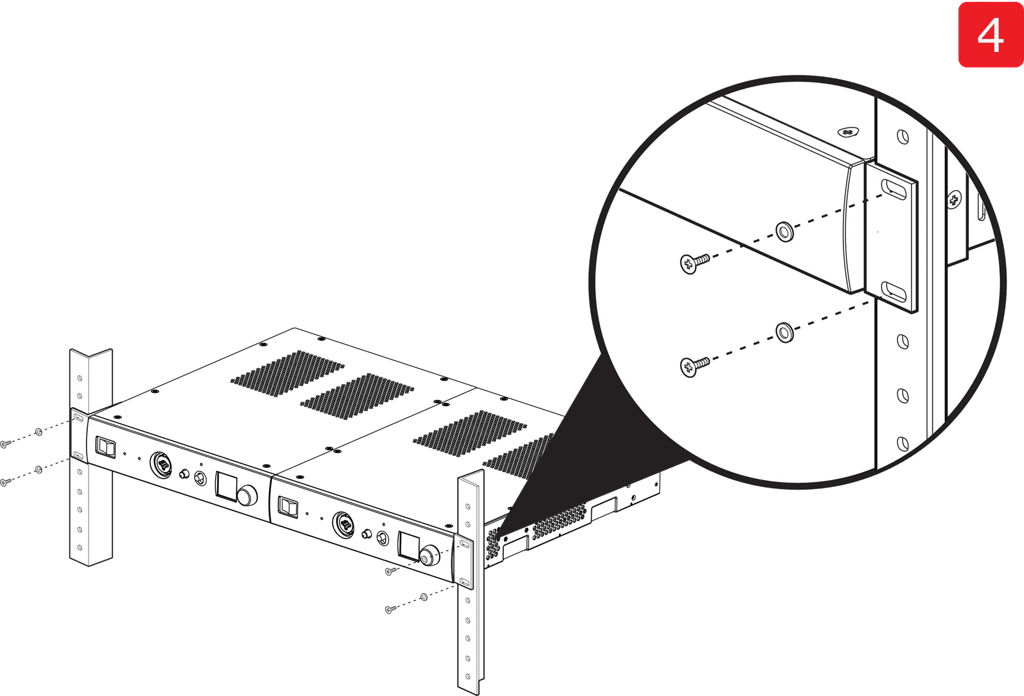

安装两个放大器

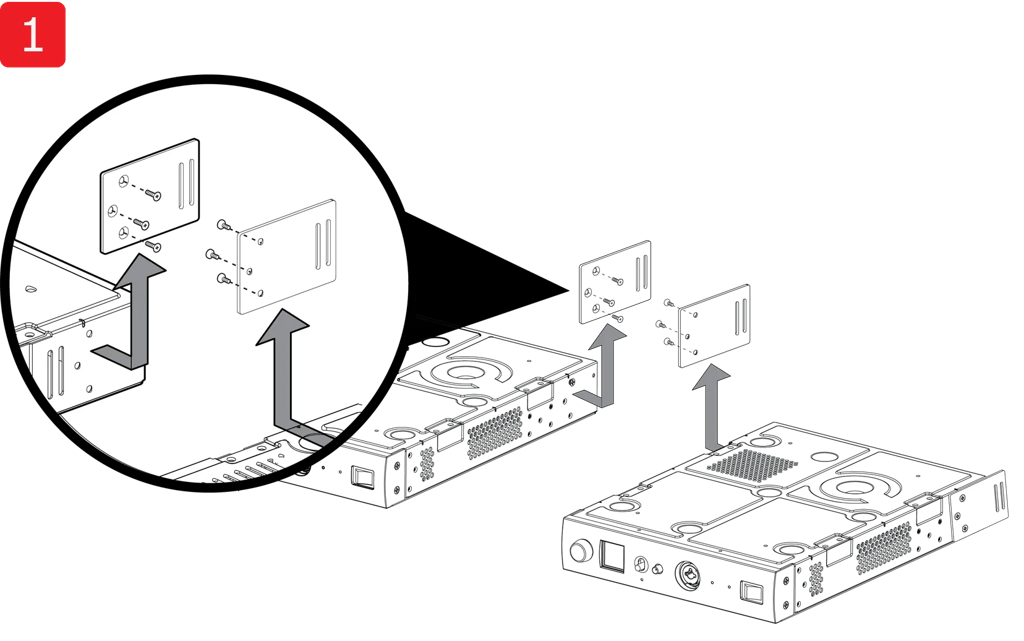

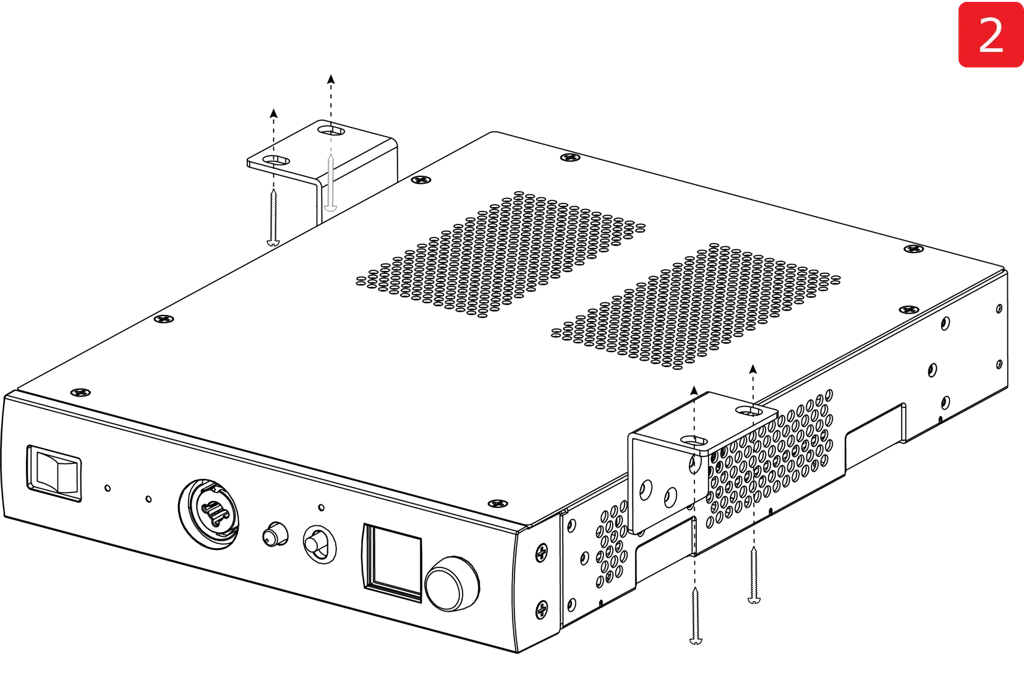

- 将两个放大器的后机架耳从中间相接处移除。
- 然后将放大器倒置放在平坦、水平的表面上，并盖上保护罩，以免刮伤底盘顶部。

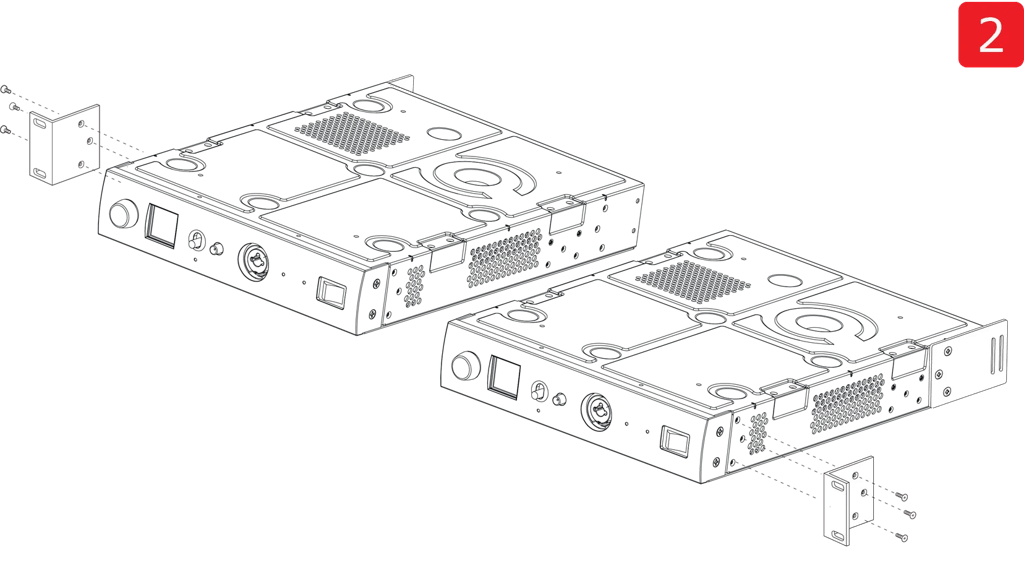

- 使用附带的三 (3) 个螺丝将机架耳固定到每个放大器底盘的一侧。

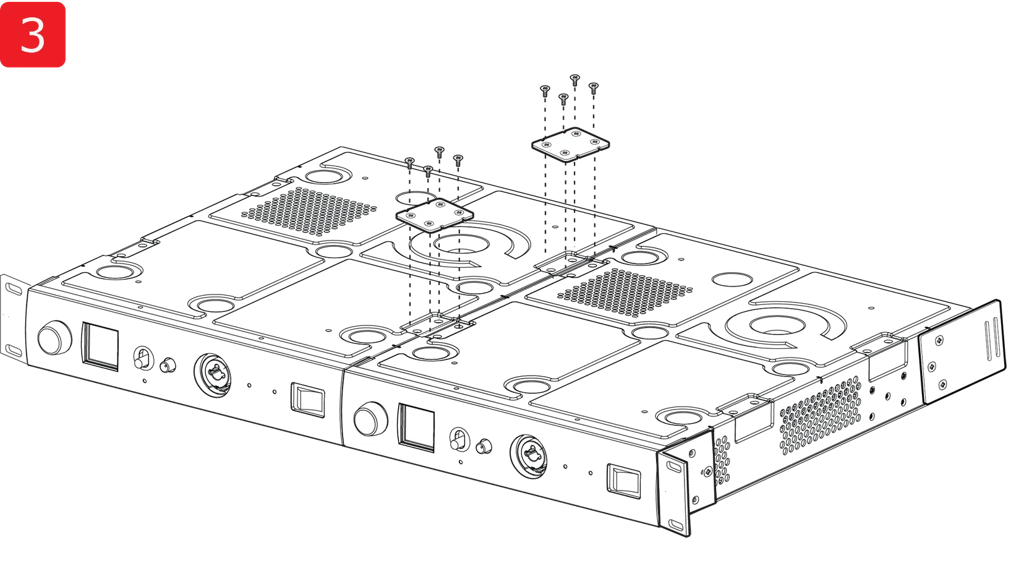

- 将放大器并排放置，并使用随附的四 (4) 个螺丝将两个 (2) 个连接支架（单独出售）固定到放大器底盘上。
- 注意：仅使用机架制造商推荐的安装硬件。
- 将放大器连接在一起后，将其翻转至正面朝上。
- 使用四 (4) 个机架螺钉和垫圈（不包括）将放大器安装在机架上。
机架安装放大器的间距要求：
机架式放大器的上下应留出 1RU 的间距，以确保足够的通风空间。此外，应控制机架温度，确保放大器不会暴露在超过 40°C (104°F) 的温度下。
将放大器安装在桌子或台面下
注意：请选择符合所有当地建筑规范和要求的紧固件。请选择合适的紧固件来支撑放大器的重量（250BL：4.4 磅；1100BH：7.1 磅）。

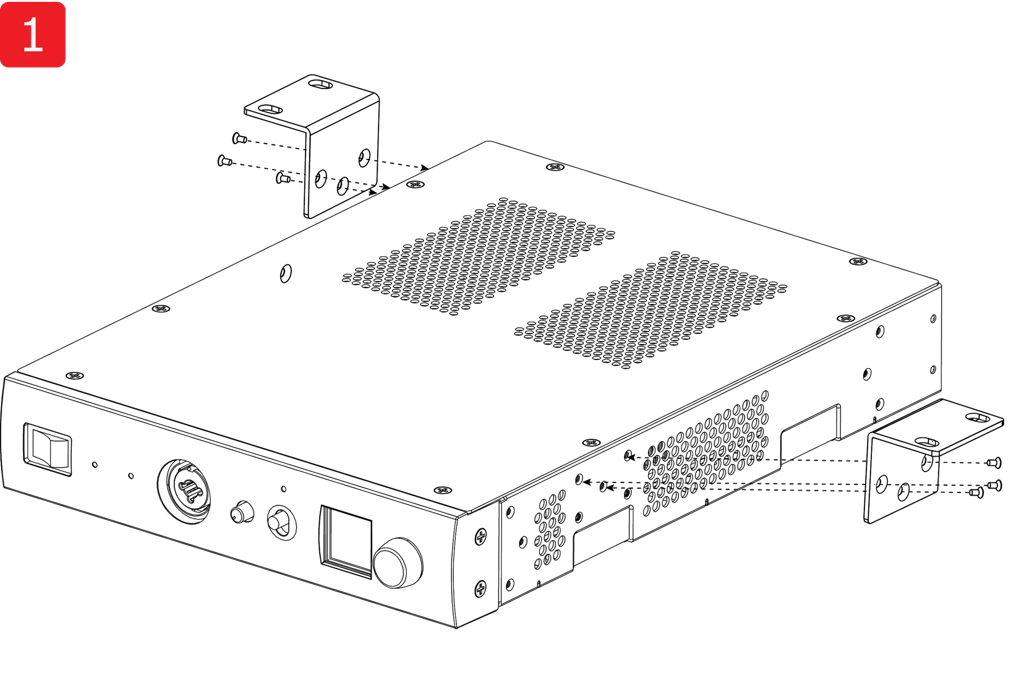

- 使用附带的六 (6) 个螺丝将机架耳固定到放大器底盘的每一侧。
- 使用两颗螺丝（不包括）将放大器固定到桌子或台面的底面上。

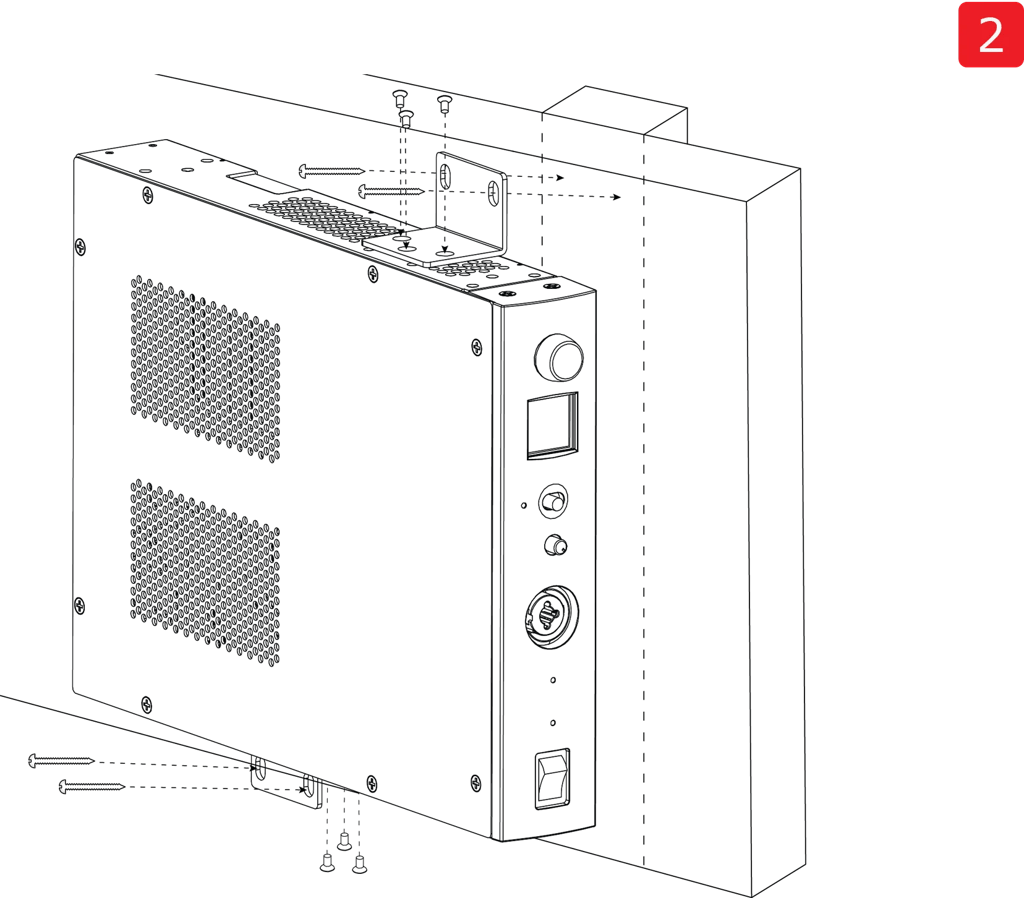

墙上安装放大器
- 注意：请选择符合所有当地建筑规范和要求的紧固件。请选择合适的紧固件来支撑放大器的重量（250BL：4.4 磅；1100BH：7.1 磅）。
- 使用附带的六 (6) 个螺丝将机架耳固定到放大器底盘的两侧。
- 使用四颗螺丝（未附带）将放大器固定到墙上。为获得最佳性能并避免过热，建议将放大器按图示方向安装。
扩展 Veritas 系统
连接两个放大器

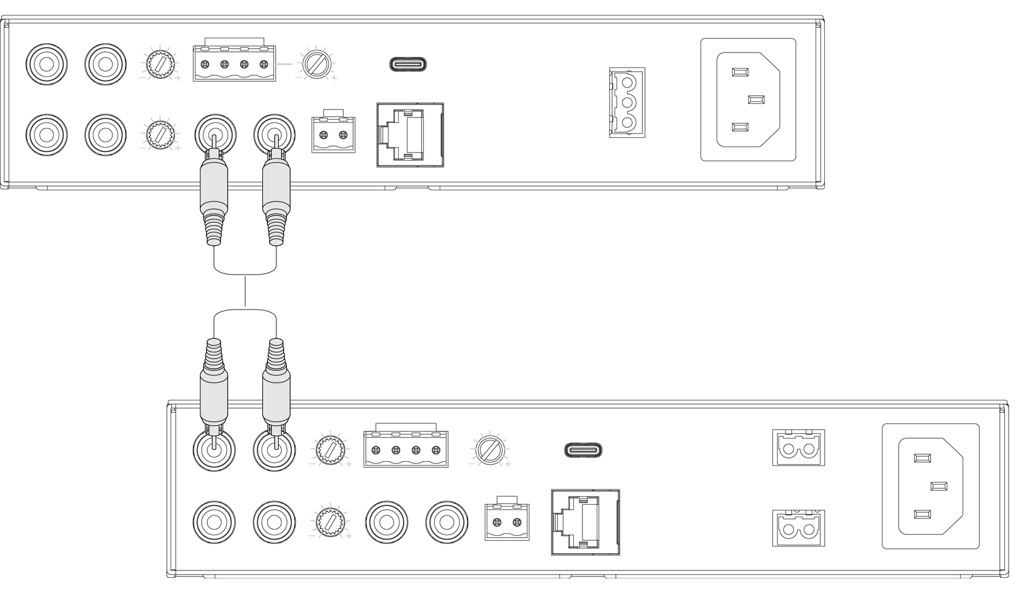

- 将 RCA 电缆连接到一个放大器的 AUX OUT 连接器和另一个放大器的 INPUT 连接器，将两个 Veritas 放大器连接在一起。
- 注意：建议当放大器连接在一起时，将两个放大器的交流电源线插入同一个交流电源插座。
