重要なポイント
- 音響的に難しい空間では、反射音、設置高さ、部屋の形状などが、リスナーが必要とする直接音を圧倒してしまうため、音響的に困難が生じる。
- マッチングスピーカー 部屋に合わせたフォーマットは不可欠です。パッシブコラムは低い設置高さで優れた性能を発揮する一方、ステアブルアレイは天井が高い場合や表面が反射しやすい場合に制御性を維持します。
- このような環境では、明瞭度は出力の大きさや設置されたスピーカーの数よりも、ビーム制御と垂直方向の指向性に大きく左右される。
- モデリングによって設置のはるか前に問題点が明らかになり、設計者はパッシブコラム、ステアラブルアレイ、ポイントソースなど、部屋の特性に逆らうのではなく、部屋の特性を活かした適切なツールを選択することができる。
- 意図的な設計によって、最も反射率が高く、残響が大きく、あるいは建築的に制約のある空間であっても、明瞭で一貫性のある、聞き取りやすい音を実現できる。
礼拝堂のような響きの強い場所、天井の高いアトリウム、長い講義室、あるいは床が硬いコミュニティスペースなど、どんな部屋に入ったとしても、オーディオシステムがその空間と調和しているかどうかは、たいてい数秒以内に分かります。会話は不明瞭になり、音楽は明瞭さを失い、空間を移動するにつれて音の広がり方が劇的に変化します。
これらはインテグレーターがよく「難しい」と表現する部屋であり、従来型のスピーカー アプローチは必ずしも人々の期待通りに機能するとは限らない。
音響的に難しい空間を設計することはBose Professional は数十年にわたり、何千ものプロジェクトと無数の部屋タイプを通して、一つの真実が常に変わらない。システムが部屋に合わせて設計されていない限り、部屋が常に勝つということだ。そしてそれは、音響とスピーカー システムがインストールされるずっと前から、動作は相互作用する。
音響的に難しい部屋は、単なる技術的な課題ではありません。より意図的な設計を行う機会であり、そうすることで劇的に優れた結果を生み出すことができるのです。
適切な選択をするスピーカー 部屋のレイアウト
どの難しい部屋も、それぞれ異なる理由で難しい。スピーカー 空間をデザインする上で最も重要な要素は、空間をデザインすることです。
デザイナーはよく次のようなアプローチをとります。
パッシブ列配列を使用するのは次のような場合です…
- 取り付け高さは低めまたは中程度です
- 部屋はそれほど反射しない
- 報道は主にスピーチに焦点を当てている。
- 視覚的な影響は最小限に抑える必要がある
ステアラブルアレイを使用する場合は…
- 取り付け高さが高い
- 部屋は反響音がよく、または非常に反射する。
- 長距離のカバーが必要です
- バルコニーとフロアにビーム分割機能が必要です
- 建築上の制約により配置が決まる
点光源を使用するスピーカー いつ…
- 部屋は広く、カバー範囲は横方向にも広がる必要がある
- SPLの要件は、カラムアレイが提供できる範囲を超えている。
- 音響上の課題は、高さや反射経路とは関係がない。
形状と部屋の形状を一致させることは、複雑な空間における成功に大きく貢献する要素の一つでありながら、最も見落とされがちな要素の一つでもある。
なぜ一部の部屋は完璧に仕上げるのが難しいのか
- 天井が高いため、取り付け位置が高くなる。
- ガラス、タイル、大理石、コンクリートなどの反射率の高い表面
- エネルギーが予想以上に遠くまで伝わる、細長い部屋
- 建築的または美的制約によって規定されるスピーカー 配置
- 複数の用途が競合する部屋：
- スピーチ
- 音楽
- パフォーマンス
- 環境コンテンツ
困難な部屋におけるビーム制御の役割
指向性は、システム設計者が持つ最も強力なツールの 1 つです。スピーカー エネルギーを垂直方向または水平方向に自在に操ることができれば、結果はより予測可能になる。
困難な状況下では、これは次の3つの理由から重要になります。
- 反射音よりも先に、直接的なエネルギーがリスナーに届く必要がある
- 垂直方向の拡散は、天井、バルコニー、または背面の壁にエネルギーを与えることができます。
- 設置高さによって、有効なカバー範囲パターンが大きく変わる可能性があります。

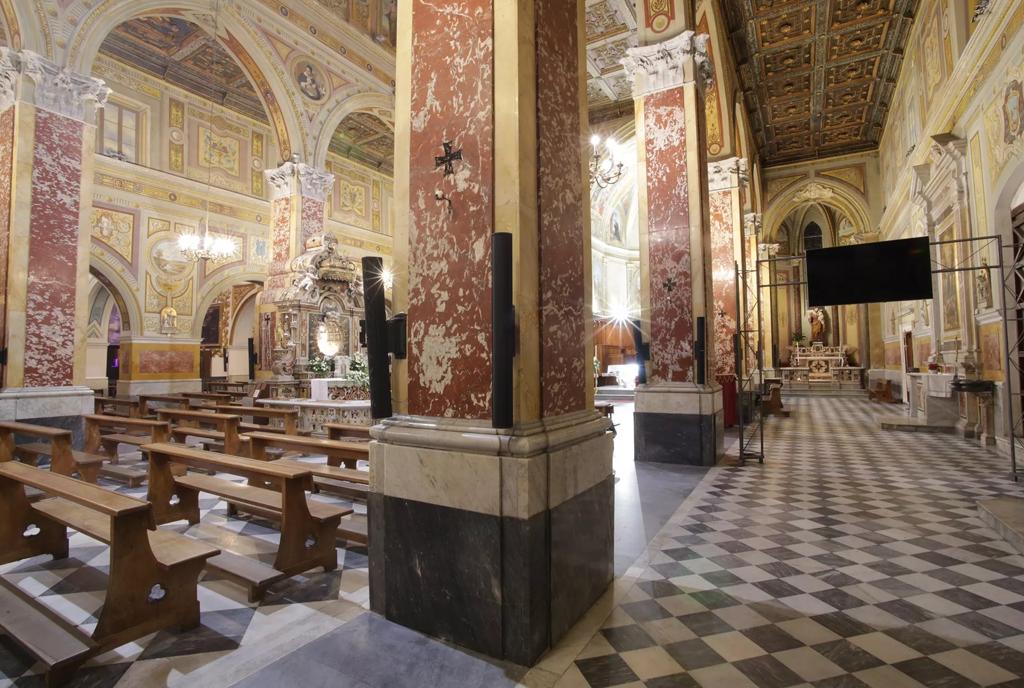

例えば、従来型の柱状スピーカーは、耳の高さに近い位置に設置すると非常に効果的です。自然な垂直方向の配置により、エネルギーが反射面ではなく聴衆に集中します。
しかし、美観上の理由でしばしば必要とされるように、同じ柱を壁の高い位置に取り付けると、垂直の梁は劇的に幅が広がる。スピーカー 高さの違いだけで挙動が異なり、結果として制御性が低下し、反射が増え、鮮明度が著しく低下する。
多くの「シンプルな」デザインが破綻し始めるのは、まさにここからだ。
パッシブコラムが機能する場合と機能しない場合
パッシブカラムアレイは、適切な状況下では非常に効果的です。以下のような特長があります。
- 清潔感のある美しさ
- 低い取り付け高さにある細い垂直梁
- 適度な残響のある部屋でも予測可能な性能を発揮します。
- 近距離から中距離での音声明瞭度が高い
しかし、それらは設置高さとリスニング面との関係に非常に敏感です。
スピーカーを高い位置に設置しすぎると（アトリウム、礼拝堂、講義室などでは避けられないことが多い）、垂直方向の制御範囲が広がります。エネルギーはより多くの反射面に当たり、音響カバレッジが不均一になります。そして、部屋の音響特性がリスナーの体験を支配し始めます。
そんな時に、操縦可能なアレイが不可欠になるのです。
操縦可能なアレイが可能性を変える理由
ステアリング可能なアレイを使用することで、設計者は音を電子的に「狙う」ことができ、物理的な角度や設置高さだけに頼ることなく、正確なカバレッジを実現できます。
これは、以下のことを可能にするため重要です。
- 座席エリアへの音響ビームの正確な配置
- 反射空間においても、直接音と残響音の比率が非常に高い。
- バルコニーと床を覆うための分割梁
- 予測可能な長距離投球性能
- 高い位置に取り付けることで、よりきれいな仕上がりになります。
音響的に困難な部屋では、指向性アレイは単にカバレッジを向上させるだけでなく、パッシブアレイでは回避できない問題を解決します。
それらは、システムがアーキテクチャと対立するのではなく、それと協調して動作することを可能にする。
音響的に難しい部屋でモデリングがより重要になる理由
予測は困難な環境において非常に重要である。なぜなら、スピーカーが吊るされるずっと前に問題点を明らかにすることができるからだ。
モデリングは、設計者が以下の点を評価するのに役立ちます。
- 垂直および水平ビームの挙動
- リスニングエリア全体での予想音圧レベル
- 反射経路と潜在的なホットスポット
- 取り付け高さの影響
- 受動式ステアリングコラムと操舵式ステアリングコラムのどちらが適切か
- 部屋の形状が明瞭度にどのような影響を与えるか
これが、デザインサポートがBose Professional最も重要なエンジニアリングサービスです。これにより、システムインテグレーターは、配線、取り付け、調整を行う前に、カバレッジを視覚化し、複数のアプローチを検討し、情報に基づいた意思決定を行うことができます。
困難な状況下では、モデリングは選択肢ではなく、基礎となるものです。
困難な状況から学ぶ、現実世界における教訓

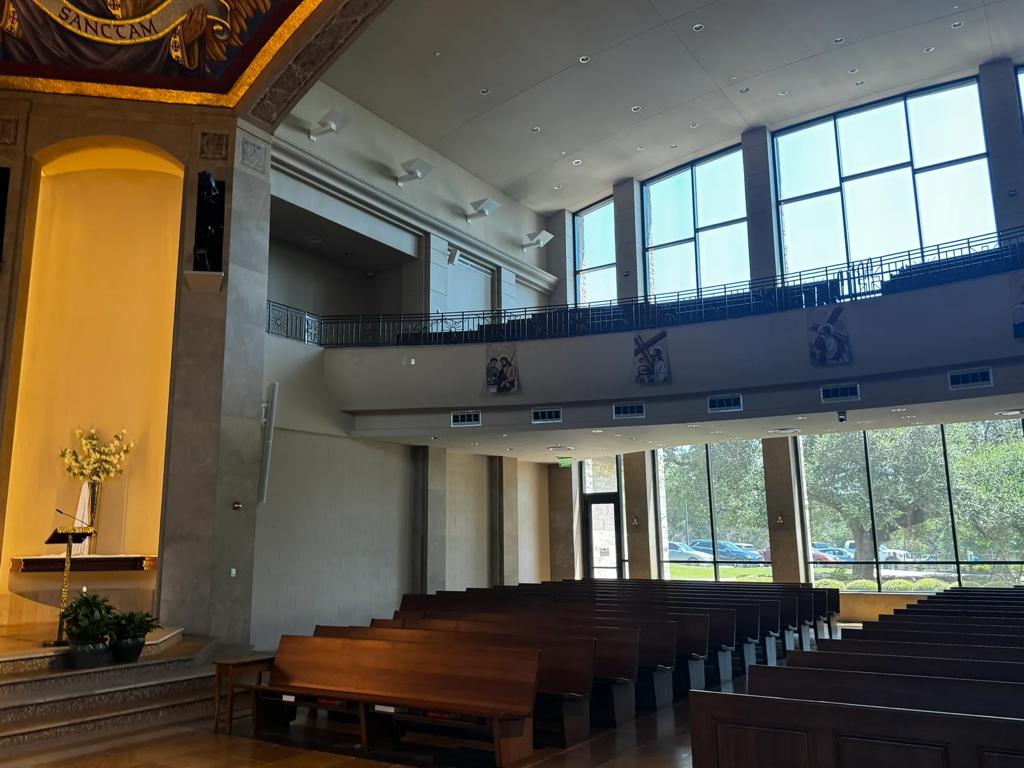

セント・ジョン・ニューマン・カトリック教会では、反響の大きい礼拝空間のため、10年近くにわたり音声の明瞭度に問題が生じていた。複数の音響システムが導入されたものの、どれも成功しなかった。問題は音量ではなく、部屋の音響特性にあったのだ。
天井が高く、表面は反射率が高く、既存のパッシブアンテナはエネルギーを制御するには高すぎる位置に設置されていた。その結果、音源の位置特定が悪く、音声が不明瞭になり、信徒たちは「司祭の声は聞こえるが、理解できない」という状況に陥った。
Bose Professional MSA12Xステアラブルアレイは、空間を完全に変貌させた。音響ビームを座席エリアに正確に向け、反射面を避けることで、システムは初めてクリアで自然、かつ明瞭なサウンドを実現した。
これは、デザインが部屋と調和したときに初めて実現する結果の一例です。
音響的に困難な空間におけるベストプラクティス
設計者、コンサルタント、システムインテグレーターなど、難しい環境で作業する人にとって、いくつかの原則は非常に役立ちます。
- 部屋の形状から始めましょう
- スピーカーを選ぶ際は、出力だけでなく、コントロール性能も考慮しましょう。
- 取り付け高さに合わせて工具を選定してください。
- 反射が支配的な場合は、操縦可能なアレイを検討してください。
- 早い段階から頻繁にモデルを示す
- 音量よりも直接音と残響音の比率を優先する
- スピーカーの数が多いほど音質が良くなるとは限らない。
適切なアプローチを用いれば、最も困難な環境であっても、明瞭さ、理解しやすさ、そして一貫した報道を実現できる。
課題をより良いデザインへと転換する
音響的に難しい部屋は至る所にあります。礼拝所、アトリウム、講義室、小売店、交通ハブなどです。そして、それらは実際の課題をもたらす一方で、より優れたエンジニアリング、よりスマートなシステム設計、より意図的なスピーカー 選択肢。
部屋の特性を理解し、エネルギーを制御し、設置前にモデリングを行うことで、デザイナーは、最も反射率が高く、残響が大きく、建築的に制約のある環境であっても、音が自然で明瞭かつ無理なく感じられる空間に変えることができる。
音響上の課題は障害ではなく、設計上のパラメータです。そして、そのように捉えることで、部屋の構造がどれほど複雑であっても、優れた性能を発揮するシステムが実現します。
