Bienvenue dans votre Audiopack pro S4
Présentation guidée de la conception à la configuration
Merci d’avoir acheté un nouveau système AudioPack Bose Professional.
Cette page fournit des instructions pour une installation type. Passez simplement d’une section à l’autre pour déployer votre AudioPack Pro.
Pour commencer, nous allons passer en revue les caractéristiques de AudioPack Pro Ensuite, nous vous présenterons notre guide de conception simplifié. Puis, nous passerons en revue le contenu de l'emballage. AudioPack Pro Nous passerons en revue une liste de vérifications préalables à l'installation et aborderons les bonnes pratiques de montage et d'installation. Enfin, nous discuterons des dernières étapes de configuration de votre système.
Merci d’avoir choisi l’AudioPack Pro de Bose Professional.
CONCEPTION : Planifiez votre enceinte Lieux
Étape 1 : Téléchargez le guide de conception ci-dessous :

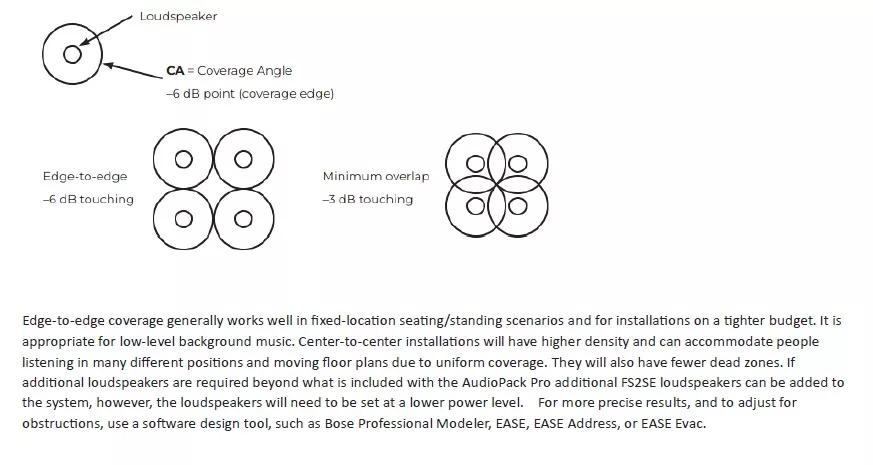

Étape 2 : Calculer enceinte distance d'espacement

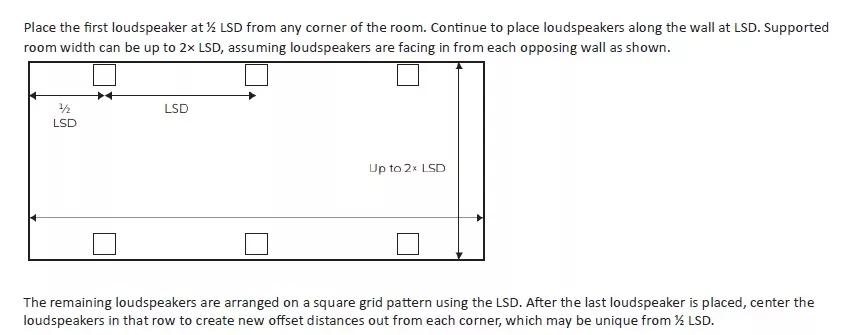

Étape 3 : Déterminez la disposition de votre enceintes avec vos calculs enceinte distance d'espacement
DÉBALLAGE : Contenu de l'emballage
Étape 1 : Ouvrez soigneusement la boîte.
Étape 2 : Retirez tout le contenu de l’emballage. À l’intérieur, vous trouverez les éléments suivants :
- 4 FS2SE enceintes
- 4 grilles FS2SE
- 4 connecteurs d’entrée FS2SE
- 4 supports muraux FS2SE
- 4 logos supplémentaires
- 8 vis de capot de protection
- 4 capots de protection
- 8 vis de support mural
- 1 amplificateur IZA 190-HZ
- 1 cordon d’alimentation
- 1 ensemble de pieds d’amplificateur
- 1 connecteur de coupure de son
- 1 connecteur d’enceinte
- 1 connecteur à distance
- 1 connecteur d’annonces vocales
LISTE DE VÉRIFICATION AVANT L'INSTALLATION : Ce dont vous aurez besoin
Outils
- Tournevis (cruciforme et plat)
- Marteau
- Marqueur permanent
- pince à dénuder
- Poubelle
- Règle
- Ruban adhésif de peintre
- Scie à cloison sèche
- Échelle
Matériels
- Dalles de plafond
- Contenus de l’Audio Pack Pro
- Matériel de dépoussiérage
- Câble d’enceinte
Outils optionnels
- Tiges de tirage de câbles
- Ruban de tirage
Remarque importante : assurez-vous que le câblage que vous utilisez au-dessus du plafond pour connecter votre enceintes est homologué pour les espaces clos si nécessaire. Si vous n'êtes pas certain de la signification du terme « plénum » ou de son utilité dans votre espace, veuillez cliquer sur ce lien pour en savoir plus : Qu'est-ce qu'un plénum ?
Étape 1 : Installez les pieds sur l'amplificateur
Étape 2 : Déterminer l'emplacement de l'amplificateur

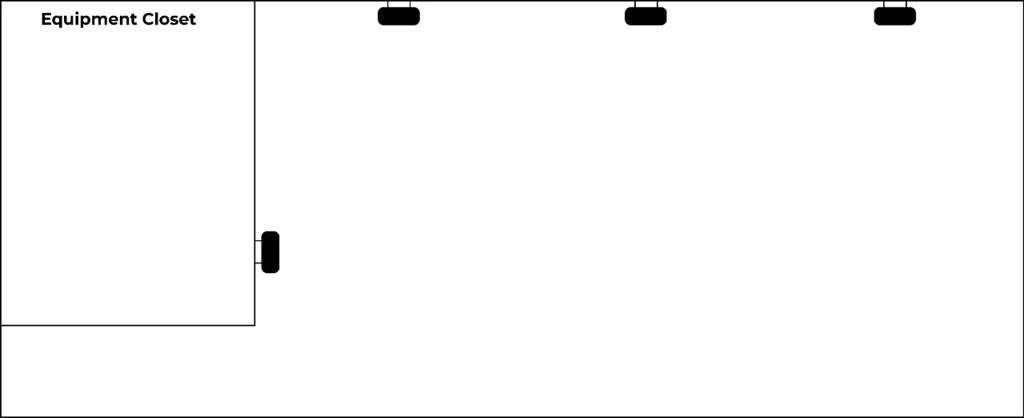

Dans ce cas, nous allons placer l’amplificateur dans l’armoire technique située dans le coin du bureau.
Assurez-vous que l’emplacement prévu se situe près d’une prise électrique.
Étape 3 : Installez les connecteurs Euroblock pour une utilisation ultérieure. Ne branchez pas l’alimentation à ce stade.
MONTAGE ET INSTALLATION : Installation
Étape 1 : Tirer sur le fil
La méthode de câblage la plus simple consiste à câbler le enceintes en guirlande. Vous n'aurez qu'un seul câble au niveau de l'amplificateur pour une connexion plus simple. Avec cette méthode, faites passer le enceinte câble reliant l'emplacement de l'amplificateur au premier enceinte et ensuite à chaque supplémentaire enceinte , en suivant le chemin que vous avez mesuré précédemment.
Remarque : Veillez à laisser un peu de fil supplémentaire pour former une boucle de service pour chaque enceinte emplacement.
Si votre câblage a été installé avec chaque enceinte En connectant directement l'amplificateur, vous aurez un fil représentant chaque enceinte Pour connecter tous ces fils à l'arrière de l'amplificateur, nous recommandons d'utiliser un bornier à barres omnibus afin de pouvoir y raccorder tous les câbles, avec un seul fil relié à l'amplificateur.
Étape 2 : Marquez l’emplacement des vis de fixation à l’aide des supports muraux FS2SE.
Pour chaque emplacement d’enceinte, alignez le support mural avec le mur et marquez l’emplacement des vis à l’aide d’un crayon.
Remarque : Lors du choix de l’emplacement d’installation, au moins un des points de fixation du support de montage doit être fixé à une structure porteuse. Les points de fixation non fixés à une structure porteuse doivent être sécurisés à l’aide de la quincaillerie appropriée. Choisissez des fixations conformes aux normes et réglementations locales en vigueur.
Étape 3 : Installez le enceinte Fixez les supports et faites passer le câble du haut-parleur à travers le mur.
Percez les emplacements marqués pour le enceinte support. Installez le enceinte Fixez le support aux points de fixation et percez le enceinte trou pour le fil.
Tirez sur le câble d’enceinte à travers le mur.
Étape 4 : Câbler et connecter le enceinte câblage

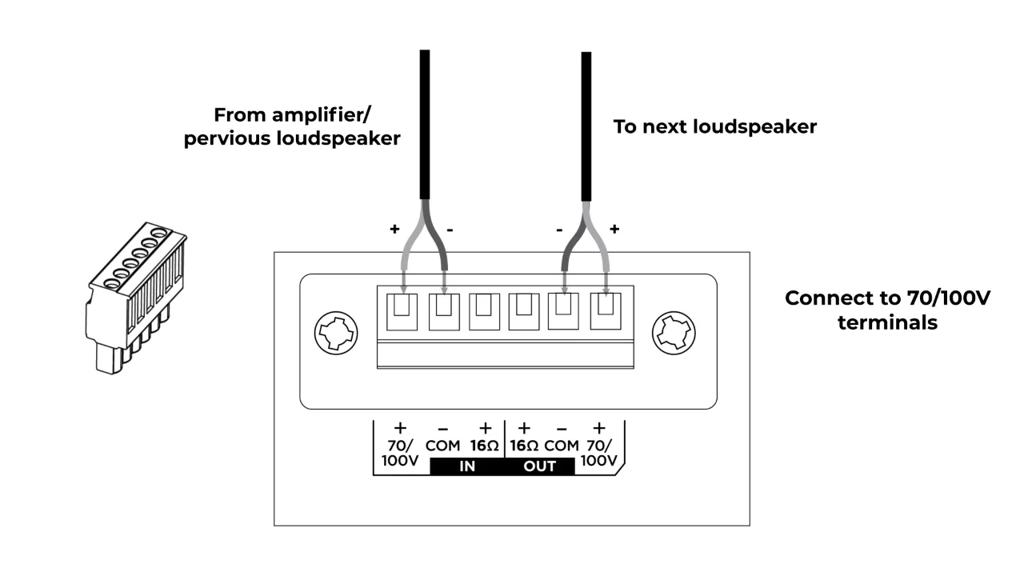

Couper enceinte Dénudez les fils sur environ 8 mm (5/16 po), en laissant environ 305 mm (12 po) sous le plafond pour faciliter l'entretien. Retirez le bloc Euroblock de l'avant du... enceinte Avec les vis orientées vers le haut, insérez le fil d'arrivée avec le conducteur positif (généralement rouge) dans l'ouverture la plus à droite du bloc et serrez la vis. (Cela correspond à la borne + 70/100 V.) Insérez le conducteur négatif (généralement noir) dans la deuxième ouverture en partant de la droite. (Cela correspond à la borne – COM.) S'il y a un fil à connecter à ce bloc… enceinte à un autre enceinte Connectez ensuite le conducteur positif de ce fil à l'ouverture la plus à gauche et le conducteur négatif à la deuxième ouverture en partant de la gauche. Branchez le connecteur Euroblock dans le enceinte , en veillant à ce qu'il soit complètement inséré.
Étape 5 : Installez le enceinte sur le support mural
Placez le enceinte sur le support mural. Serrez légèrement les deux vis latérales. Choisissez l'angle souhaité pour le enceinte et serrez les vis du support mural.
Étape 6 : Retirer le enceinte Réglez le gril et positionnez le robinet sur 16W.
La grille est fixée à la enceinte par le verrou de la grille. Déverrouillez le verrou de la grille en insérant un petit outil dans la perforation de la grille (diamètre maximal de 1,5 millimètre). Tout en maintenant le verrou de la grille enfoncé, faites glisser la grille pour la dégager de la enceinte pour le détacher.
À l’aide d’un tournevis plat, configurez le réglage de puissance sur 8 W pour un fonctionnement à 70 V, et sur 4/8 W pour un fonctionnement à 100 V.
Si vous n'êtes pas sûr du type de tension que vous allez utiliser (70V ou 100V), une bonne règle de base est que si vous êtes en dehors des Amériques, utilisez 100V. Cela déterminera également la manière dont vous câblerez la sortie Enceinte de l'amplificateur.
Étape 7 : Connectez la sortie de l’amplificateur (option de câblage 70 V)
Si vous utilisez un système de 70 V (généralement, aux Amériques), branchez le câble positif sur la borne Euroblock 70 V et le câble négatif sur la borne Euroblock COM.
Étape 7 : Connectez la sortie de l’amplificateur (option de câblage 100 V)
Si vous utilisez un système de 100 V (généralement, en dehors des Amériques), branchez le câble positif sur la borne Euroblock 100 V et le câble négatif sur la borne Euroblock COM.
Étape 8 : Régler l’égaliseur IZA à 190 Hz
Cela sélectionnera le réglage d’égalisation correct pour toutes les enceintes FS2.
Étape 9 : Brancher l’alimentation de l’amplificateur (câble IEC)
Branchez le cordon d'alimentation de l'amplificateur à une prise de courant à proximité.
Étape 10 : Connectez la source d’entrée et réglez le gain.
Cette étape sera divisée en 5 parties :
Partie 1 : Mettez l’appareil sous tension et tournez le niveau principal complètement dans le sens antihoraire.
Partie 2 : Connectez votre source audio de niveau ligne à l’entrée A.
Partie 3 : Tournez complètement la molette de réglage de sortie dans le sens horaire.
Partie 4 : Lancez la lecture audio depuis votre source et tournez le bouton de gain de l’entrée A dans le sens horaire jusqu’à ce que le témoin d’écrêtage situé en façade de l’amplificateur clignote. Tournez ensuite légèrement le bouton de gain de l’entrée A dans le sens antihoraire jusqu’à ce que le témoin d’écrêtage cesse de clignoter.
Partie 5 : Tournez le niveau principal dans le sens horaire jusqu’à ce que le son provenant du enceinte atteint le niveau souhaité.
ÉTAPES FINALES : Équipement supplémentaire et nettoyage
Étape 1 : Connecter les équipements supplémentaires
Si votre solution audio nécessite des sources supplémentaires telles qu'un microphone de sonorisation, une entrée auxiliaire ou un interrupteur de coupure du son, veuillez les connecter maintenant. Consultez le guide d'installation IZA 190 Hz pour plus d'informations.
Étape 2 : Nettoyer la zone de travail
Veillez à bien nettoyer tous les outils, les restes de fil et tout autre matériau non utilisé. Essuyez la surface. enceinte Nettoyez les grilles avec un chiffon humide si leur installation a laissé des marques ou des saletés. enceintes eux-mêmes.
