Sicherheitszertifizierungen

UL1480A, UL2043

Farben

Weiß (ähnlich RAL 9003), lackierbar

Gehäusematerial

Vordere Schallwand aus Kunststoff, nahtloses Gehäuse aus Stahl

Einsatzbereich

Nur für den Gebrauch im Innenbereich; UL1480A-gelistet, zertifiziert gemäß UL2043 für den sicheren Einbau in Unterdecken

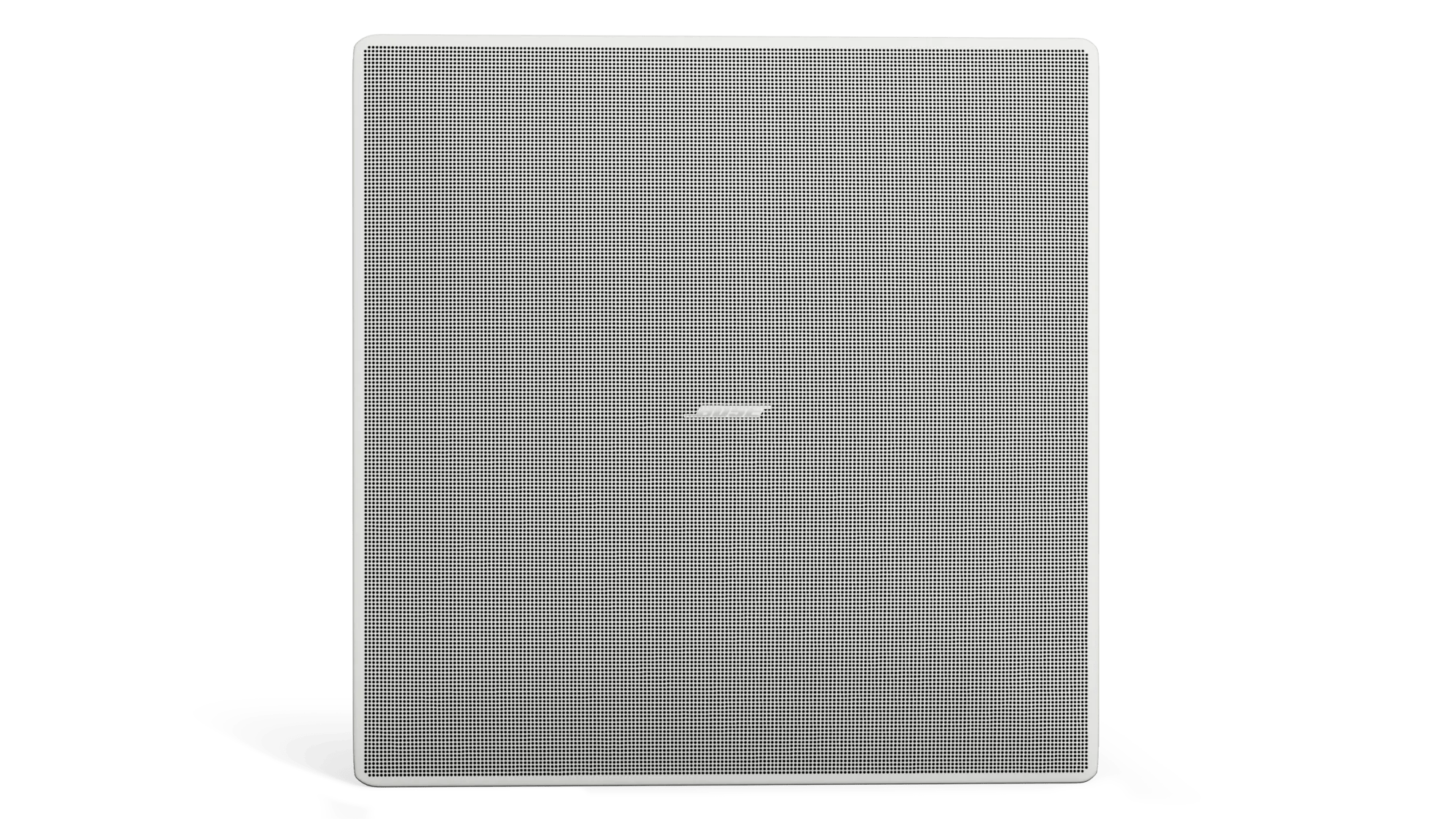

Abdeckgitter

Mikroperforierter Stahl, pulverbeschichtetes Finish, lackierbar

Deckenausschnitt

13,6 Zoll × 13,6 Zoll × 9,3 Zoll (345 mm × 345 mm × 236 mm), Länge × Breite × Einbautiefe

Aufhängung/Montage

(4) QuickHold-Federbefestigungsarme, (4) M6-Sicherheitsseilbefestigungspunkte

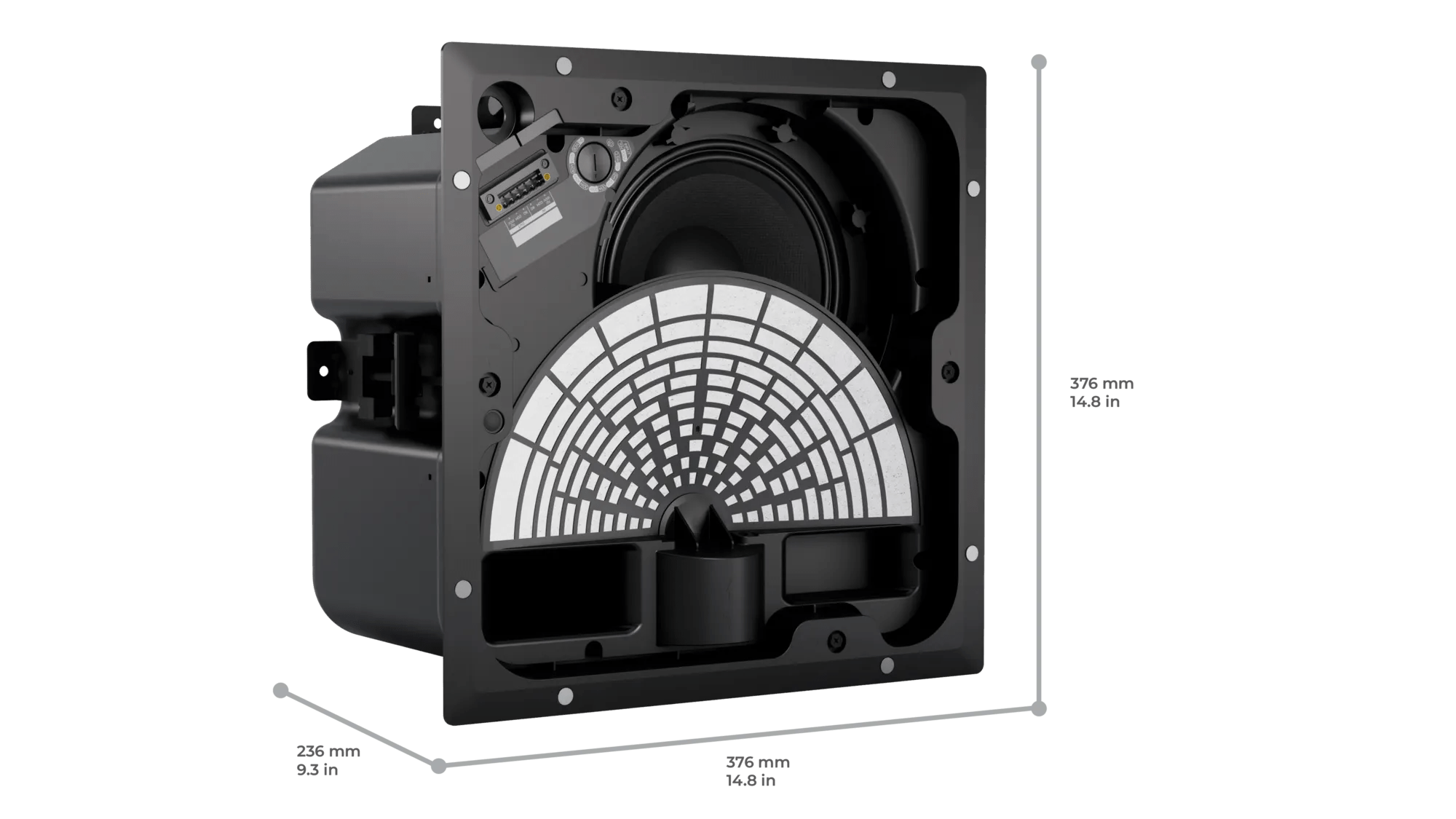

Abmessungen (H × B × T)

13,4 Zoll × 13,4 Zoll × 9,8 Zoll (339 mm × 339 mm × 249 mm), Rückwand / 15,4 Zoll × 15,4 Zoll × 0,5 Zoll (390 mm × 390 mm × 13 mm), Gitterflansch

Nettogewicht

22,2 lb (10,1 kg ), Lautsprecher mit Gitter (einzeln)

Versandgewicht

29,0 lb (12,5 kg )

Frequenzbereich (-10 dB)

45 bis 20.000 Hz

Abstrahlwinkel, horizontal

180°

Berechneter maximaler SPL bei 1 m

114 dB Dauerschallpegel, 120 dB Spitzenschallpegel

Nennimpedanz

8 Ω (Übertrager überbrückt)

Dauerbelastbarkeit

125 W

Spitzenbelastbarkeit

500 W

Empfohlene Signalverarbeitung

Empfohlen, aber nicht erforderlich

Empfindlichkeit (SPL/1 W bei 1 m)

93 dB

Leistungsabgriffe des Übertragers, 100 V

5, 10, 20, 40, 80 W, überbrückt

Transformatorabgriffe, 70 V

2,5 W, 5 W, 10 W, 20 W, 40 W, 80 W, Bypass

Abstrahlwinkel, vertikal

75°

Trennfrequenz

1 kHz, 2-Wege-Passiv-Frequenzweiche mit integriertem 70/100 V-Übertrager

Treiberschutz

Empfohlener Hochpassfilter bei 55 Hz mit mindestens 12 dB/Oktave

Hochfrequenz

1 Kompressionstreiber, 33 mm-Schwingspule

Niederfrequenz

1 × 8 Zoll (203 mm) Tieftöner, 1,5 Zoll (38 mm) Schwingspule
