SM10 | ShowMatch
Bose Professional ShowMatch Die DeltaQ SM10 Fullrange-Array-Module bieten eine nominelle vertikale Abdeckung von 10°. Die mitgelieferten, vor Ort austauschbaren Hohlleiter ermöglichen eine horizontale Abdeckung von wahlweise 70° oder 100°. Durch den Austausch eines einzelnen Hohlleiterpanels lassen sich horizontale, asymmetrische Abstrahlcharakteristiken erzeugen. Das 2-Wege-Modul benötigt externe Leistungsverstärker (2 Kanäle) und einen digitalen Signalprozessor (DSP), um einen Frequenzgang im gesamten Bereich von 59 bis 18.000 Hz mit einer maximalen Array-Ausgangsleistung von bis zu 145 dB zu erreichen.

MERKMALE

  • Die DeltaQ-Technologie ist ein Array-Design der nächsten Generation, das die Richtwirkung („Q“) jedes einzelnen Moduls im Array individuell anpasst. Dies sorgt für eine gleichmäßigere Abdeckung über einen breiten Frequenzbereich, reduziert Gewicht und Kosten des Arrays und bietet eine herausragende Sprachverständlichkeit. Arrays können mit weniger Modulen große vertikale Winkel abdecken.

  • Austauschbare Waveguides – inklusive 70°- und 100°-Waveguides zur Anpassung der horizontalen Abstrahlcharakteristik. Die größte Größe ihrer Klasse sorgt für optimale Abdeckung und Sprachverständlichkeit. Einzelne Paneele ermöglichen asymmetrische Abstrahlcharakteristiken.

  • Kompaktes, tragbares Gehäuse – Das vielseitige Design ermöglicht sowohl Festinstallationen als auch mobile Anwendungen, von kleinen Clubs und Gotteshäusern bis hin zu den größten Zentren für darstellende Künste und AV-Produktionen.

  • Tour-Sound-Ausgangspegel — 4 × Bose Professional Die EMB2S-Kompressionstreiber, die mit einer höheren Hochfrequenzausgabe verbessert wurden, und die 2 × 8-Zoll-Neodym-Hochleistungstieftöner ermöglichen einen Array-Ausgangspegel von bis zu 145 dB SPL.

  • 3-Punkt-„Schnellbefestigung“ – Schneller, einfacher Aufbau mit bis zu 24 Vollbereichsmodulen und einem Sicherheitsfaktor von 10:1.

  • Abnehmbarer seitlicher Anschlagschutz/Griffe – bietet Anschlagschutz und Handgriffe für mobile Anwendungen. Lässt sich für feste Installationen leicht entfernen, um die Breite zu reduzieren und ein saubereres Erscheinungsbild zu erzielen.

Anwendungen

Konzipiert für ein breites Anwendungsspektrum, darunter:

  • Theater
  • Gebetsstätten
  • Auditorien
  • Veranstaltungsorte
  • Arenen

SPEZIFIKATIONEN

Technische Spezifikation

EINHALTUNG
  • EN 54-24-zertifiziert

  • NEIN

ABMESSUNGEN, GEWICHT
  • Farben

  • Schwarz

  • Gehäusematerial

  • Baltisches Birkenholz (Multiplex)

  • Abdeckgitter

  • Lochblech aus 1,5 mm starkem Stahl (16 Gauge), pulverbeschichtet

  • Aufhängung/Montage

  • 3-Punkt-Schnellbefestigung

  • Produktabmessungen (H×B×T)

  • 11,1 Zoll × 31,2 Zoll × 18,3 Zoll (282 mm × 793 mm × 465 mm)

  • Nettogewicht

  • 65,5 lb (29,7 kg )

LEISTUNG
  • Frequenzbereich (-10 dB)

  • 59 Hz – 18.000 Hz

  • Horizontale Abdeckung

  • 100°

  • Berechneter maximaler Schalldruckpegel in 1 m Entfernung

  • 121 dB (Niederfrequenz), 126 dB (Hochfrequenz) Dauerschallpegel / 127 dB (Niederfrequenz), 132 dB (Hochfrequenz) Spitzenwert

  • Nennimpedanz

  • 8 Ω (niedrige Frequenz) + 6 Ω (hohe Frequenz)

  • Dauerbelastbarkeit

  • 450 W (Niederfrequenz), 100 W (Hochfrequenz)

  • Spitzenbelastbarkeit

  • 1800 W (Niederfrequenz), 400 W (Hochfrequenz)

  • Empfindlichkeit (Schalldruckpegel/1 W bei 1 m)

  • 94 dB (niedrige Frequenz), 106 dB (hohe Frequenz)

  • Vertikale Abdeckung

  • 10°

Wandler
  • Crossover

  • 750 Hz, akustisch, erfordert eine aktive 2-Wege-Frequenzweiche im DSP

  • Hochfrequenz

  • 4 × Bose Professional EMB2S Hochfrequenz-Neodym-Kompressionstreiber, 2 Zoll (51 mm) Schwingspule

  • Niederfrequenz

  • 2 × Bose Professional SM8 Neodym-Tieftöner, 8 Zoll (203 mm), 3 Zoll (76 mm) Schwingspule

Abmessungen

Mechanisches Diagramm, Vorderansicht
Vorderansicht
mechDiagramm oben OV1
Draufsicht

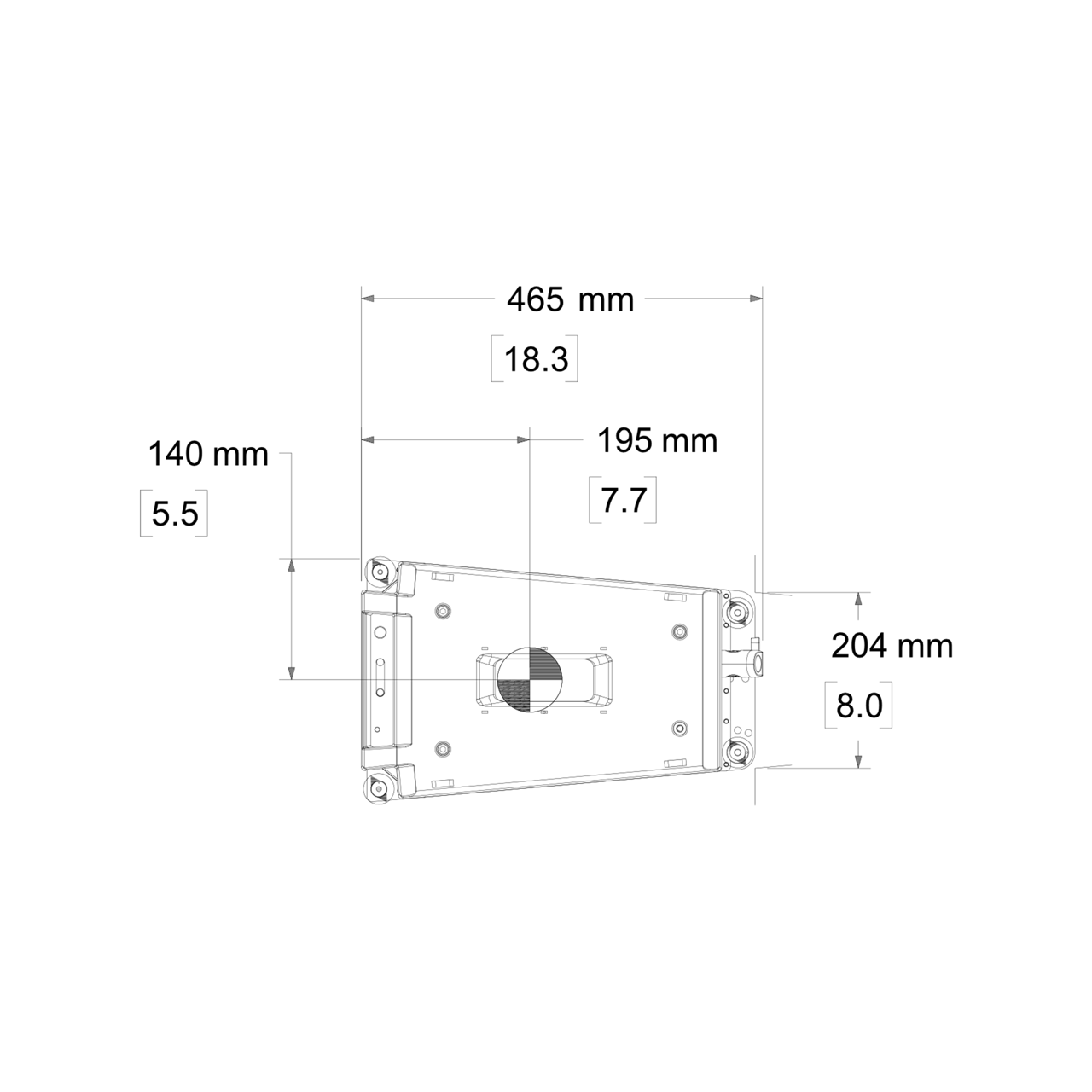

Mechanische Zeichnung, Ansicht von rechts
Seitenansicht
Mechanisches Diagramm Rückseite
Rückansicht
Mechanisches Diagramm unten
Ansicht von unten

Produktcodes

  • 730999-8850
  • ShowMatch SM10

Garantiezeitraum

  • 5 Jahre
