Über das Projekt
Das BBVA-Stadion schlägt ein neues Kapitel auf, indem es sein Audioerlebnis verbessert. Bose Professional
In Monterrey wurde in einem der angesehensten Stadien Lateinamerikas die Audioanlage modernisiert, ohne die bestehende Ausrüstung auszutauschen – ein Bose Professional Eine Lösung, die auf Langlebigkeit ausgelegt ist.
Inspiriert vom industriellen Erbe der Stadt Monterrey – insbesondere ihrer Bierproduktion und Stahlherstellung – besticht das BBVA-Stadion durch seine innovative Aluminiumfassade mit ihren raffinierten „Kiemen“, die für optimale Luftzirkulation sorgen, und durch den Blick auf den Cerro de la Silla, eines der Wahrzeichen dieser nordmexikanischen Stadt. Entworfen vom internationalen Architekturbüro Populous in Zusammenarbeit mit dem mexikanischen Unternehmen VFO, legt diese Sportstätte besonderen Wert auf den Komfort und die beste Sicht für ihre 53.500 Zuschauer.

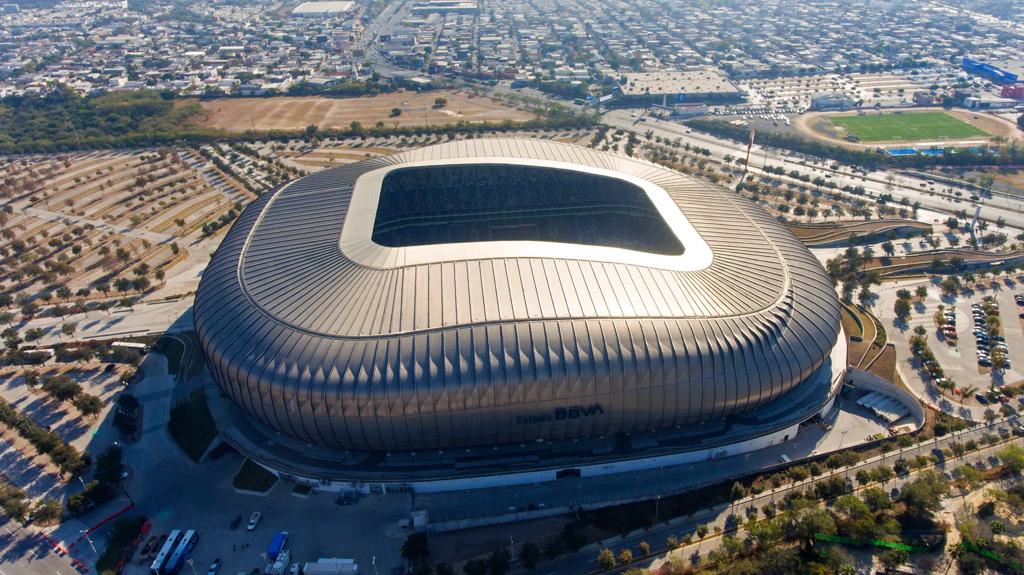

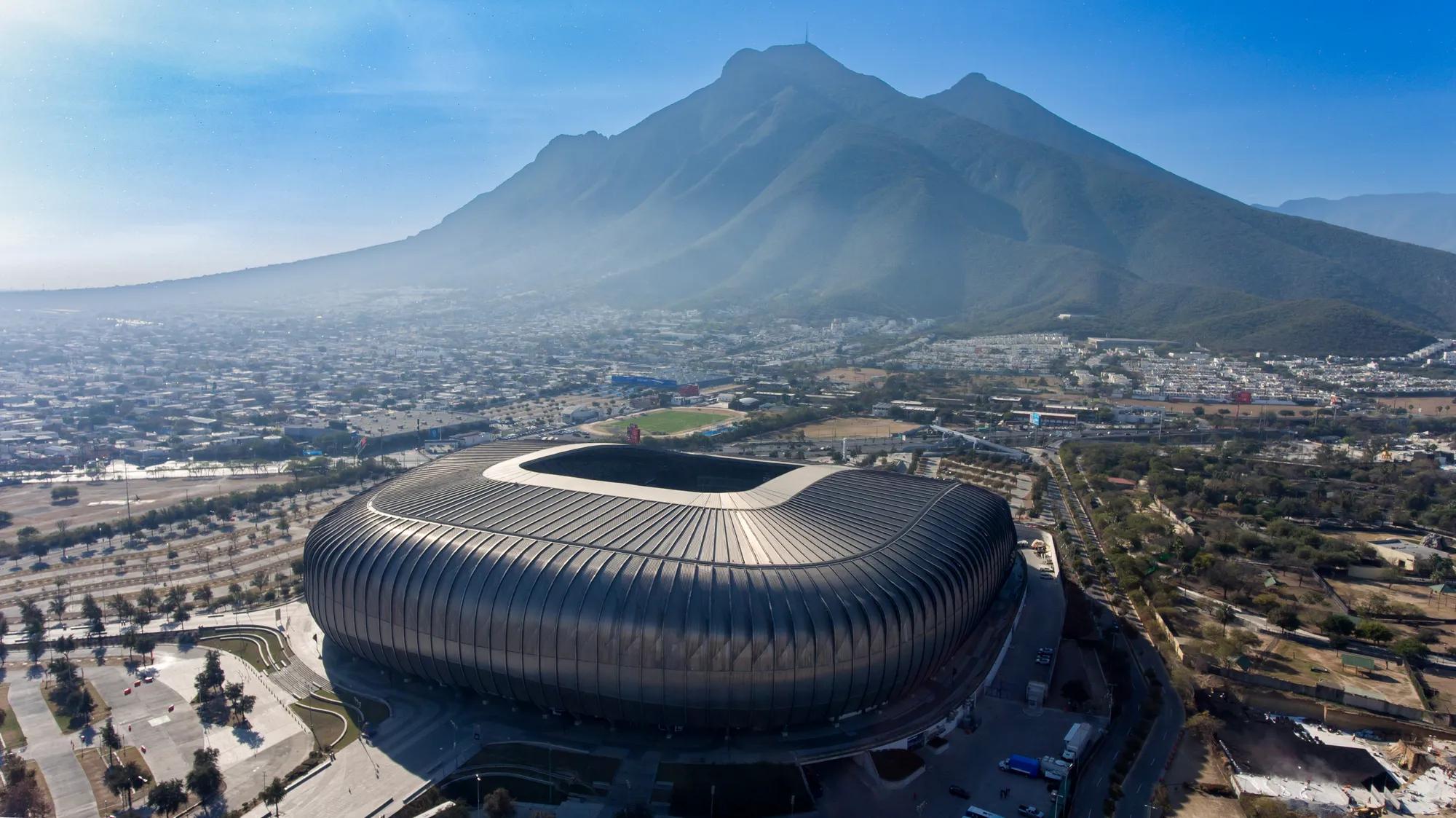

Das 2015 eröffnete und im Volksmund als „Stahlgigant“ bekannte Stadion gehört dem Club de Fútbol Monterrey . Das Stadion, das für seine Architektur mehrfach ausgezeichnet wurde und als eines der modernsten in Lateinamerika gilt, ist die Heimstätte der Rayadas und Rayados (Frauen- und Männer-Profimannschaften), die an nationalen und internationalen Turnieren teilnehmen, und dient außerdem als Veranstaltungsort für Konzerte und Events hochkarätiger Künstler.
Seit seiner Eröffnung bietet das BBVA Stadium dank eines Systems mit Bose Professional Diese von der mexikanischen Firma Audio & Comfort entwickelte, originelle Lösung ermöglichte es den Zuschauern, das Spielerlebnis zu genießen und gleichzeitig Durchsagen und Musik in voller Klarheit zu hören.
„Das Audiosystem hat sich in über zehn Jahren Betrieb als äußerst zuverlässig und leistungsstark erwiesen“, so Roberto Treviño , Chief Technology Officer des Club de Futbol Monterrey und Leiter der technologischen Infrastruktur des BBVA-Stadions. „Seine Langlebigkeit und Zuverlässigkeit belegen eindeutig die Qualität des damals installierten Systems.“
Doch die Erwartungen der Fans steigen. Das Stadionerlebnis entwickelt sich stetig weiter, und internationale Organisationen aktualisieren ihre Standards, um ein optimales Spektakel zu bieten. Als das BBVA-Stadion als einer der Austragungsorte für die FIFA Fußball-Weltmeisterschaft 2026 ausgewählt wurde, beschloss der Club de Fútbol Monterrey, den nächsten Schritt zu gehen – nicht die bewährte Technologie zu ersetzen, sondern sie weiterzuentwickeln.
Die Herausforderung: verbessern, nicht ersetzen
Im Rahmen des Prozesses, Austragungsort für den wichtigsten Fußballwettbewerb zu werden, wurde das Stadion von FIFA-Beratern besucht, die Bereiche identifizierten, in denen Verbesserungen erforderlich sind, um neue Standards in verschiedenen technologischen Bereichen zu erfüllen, wie z. B. Zugangskontrolle für die Öffentlichkeit, WLAN-Konnektivität und Audio.
Für das Audiosystem gelten neue Standards, die eine überlegene akustische Leistung in allen Bereichen fordern, einschließlich eines ausgewogenen Frequenzgangs, gleichmäßiger Schalldruckpegel und einer verbesserten Tieftonwiedergabe.
Das ursprüngliche Soundsystem mit 883 Lautsprechern funktionierte ein Jahrzehnt lang zufriedenstellend. Insbesondere die 104 RoomMatch DeltaQ -Lautsprecher waren auf 14 Line-Array-Cluster verteilt, die von der Decke abgehängt und über PowerMatch Verstärker in einem CobraNet-basierten Netzwerk angesteuert wurden. Verbesserungen waren jedoch in zwei Bereichen erforderlich: die Anhebung der tiefen Frequenzen mit mehr Kraft und Tiefe sowie die Beseitigung des „akustischen Schatteneffekts“, der die Beschallung mehrerer Sitzreihen auf der unteren Tribüne beeinträchtigte.
Die Technologieabteilung des Club de Futbol Monterrey unter der Leitung von Ingenieur Roberto Treviño beauftragte Audio & Comfort, den ursprünglichen Systemintegrator für das Audiosystem, mit dem Projekt. Aufgrund ihrer umfassenden Kenntnisse und der kontinuierlichen Wartung des Systems waren sie die naheliegende Wahl.
Jorge López Berrueta, Direktor von Audio & Comfort, erklärte: „Unsere Beziehung zum Club de Futbol Monterrey ist von entscheidender Bedeutung, da wir das Herzstück des Projekts verstehen. Niemand kennt das Soundsystem besser als wir. Wir haben diese Beziehung vor sechzehn Jahren begonnen und sind seitdem ununterbrochen dabei.“
In Zusammenarbeit mit dem technischen Team des Stadions führten die Audio- und Komfortspezialisten Alejandro Palacios – ein erfahrener Ingenieur, der die Erstimplementierung des Systems leitete – und der Konstruktionsingenieur Eduardo Monroy eine erste Bewertung durch. Diese führte sie zu dem Schluss, dass die Strategie auf die Stärkung und Ergänzung des bestehenden Systems abzielen sollte. Angesichts seines hervorragenden Zustands läge die Priorität darin, seine Leistung durch die Integration neuer Lösungen zu optimieren. Bose Professional Darüber hinaus würde diese Entscheidung auf der Investition aufbauen, die der Club de Futbol Monterrey im Jahr 2015 getätigt hat.
Ausgangspunkt: ein bestehendes 3D-Modell
Das Team wurde durch Spezialisten von Bose Professional Julián Castro , der Vertriebsleiter in Mexiko, würde den Kundendienst koordinieren, während Lina Villa und Alexander Danielewicz ihre technischen Fachkenntnisse einbringen würden.
Das ursprüngliche 3D-Modell des Stadions in Modeler vorhanden, Bose Professional Die Akustikvorhersagesoftware von [Name des Unternehmens] war ein bedeutender Vorteil. Alle Oberflächen, einschließlich Dach, Sitzplätze, Gänge, Treppen und Dachneigung, waren bereits modelliert.
Bose Professional Die Ingenieure arbeiteten mit dem bestehenden virtuellen Modell, um zu ermitteln, welche elektroakustischen Komponenten und Konfigurationen sowohl für die Bassverstärkung im Hauptsystem als auch für die Beschallung im unteren Tribünenbereich geeignet wären. Modeler ermöglichten es ihnen, die Auswirkungen dieser neuen Elemente zu simulieren, um Reichweite, Schalldruckpegel (SPL), Frequenzgang und Verständlichkeit, einschließlich des Sprachübertragungsindex (STI), genau vorherzusagen.
Auf Grundlage dieser Simulationen bestand die Lösung zur Verstärkung des Hauptsystems in der Integration einer Reihe von ShowMatch Subwoofer-Arrays, während ArenaMatch Zur Verbesserung der Beschallung der unteren Tribüne wären zusätzliche Lautsprecher erforderlich.
Modeler Außerdem berechnete er die mechanischen Belastungen durch die Subwoofer-Arrays auf dem Stadiondach und definierte die notwendigen Montagevorrichtungen für die Lautsprecher.
Mithilfe des Auralisierungstools Auditioner simulierte das Team die Leistung des optimierten Systems akustisch. So konnten Techniker und Führungskräfte die Lösung vor der Investitionsfreigabe bewerten und validieren. „Die Stadionleitung war von der Auralisierung begeistert“, erinnert sich Alexander Danielewicz.
Verstärkung, Abdeckung und Innovation im Niederfrequenzbereich

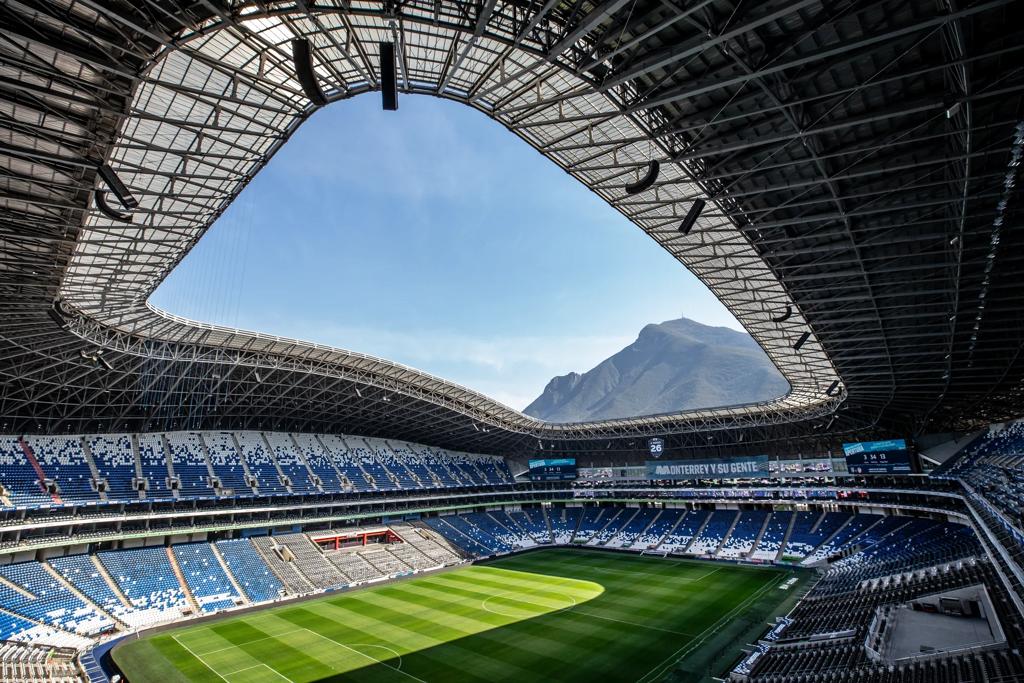

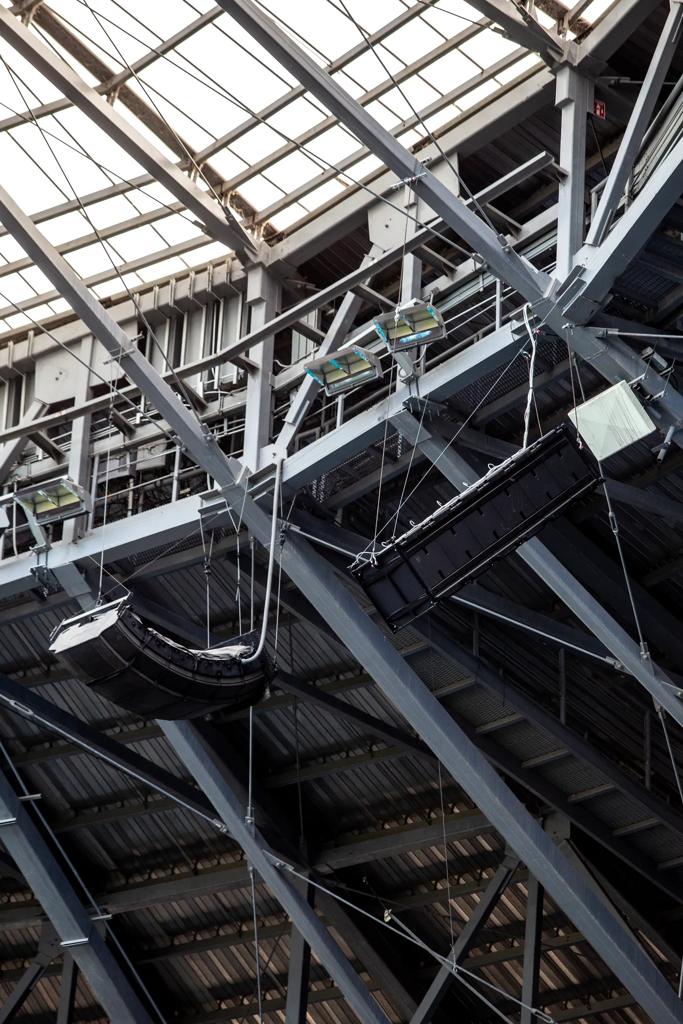

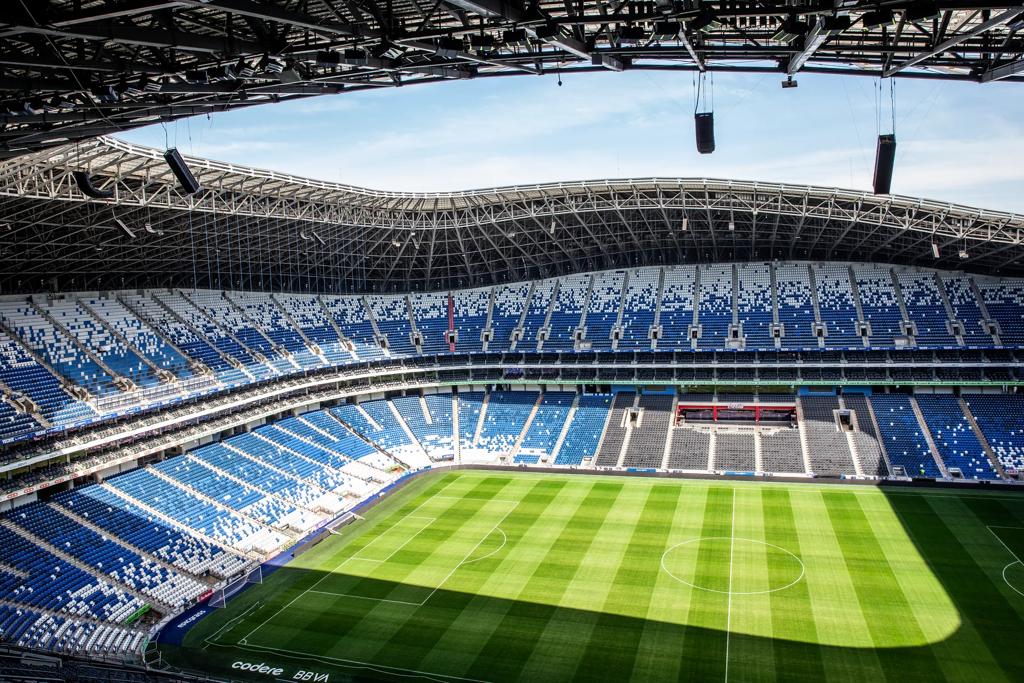

Um mehr Energie auf die Tribüne zu bringen und die vom führenden internationalen Fußballverband geforderte Tieftonwiedergabe zu erreichen, wurden 80 ShowMatch SMS118 Subwoofer mit DeltaQ-Technologie installiert, die auf 14 Cluster verteilt und von der Stadiondecke abgehängt wurden.
Indem sie ihre Platzierung abwechselnd mit der RoomMatch Durch die Verwendung von Lautsprecheranordnungen im ursprünglichen System wurde eine perfekte, kontrollierte akustische Mischung im gesamten Raum erzielt, die genau der erforderlichen Frequenzgangkurve entsprach und mehr Leistung lieferte, um das Klangerlebnis zu bereichern.
Die DeltaQ-Technologie ermöglicht es jedem Modul, eine gleichmäßige Abdeckung über einen breiten Frequenzbereich zu gewährleisten, den Klang präzise auf das Publikum auszurichten und so für Einheitlichkeit im gesamten Veranstaltungsort zu sorgen.

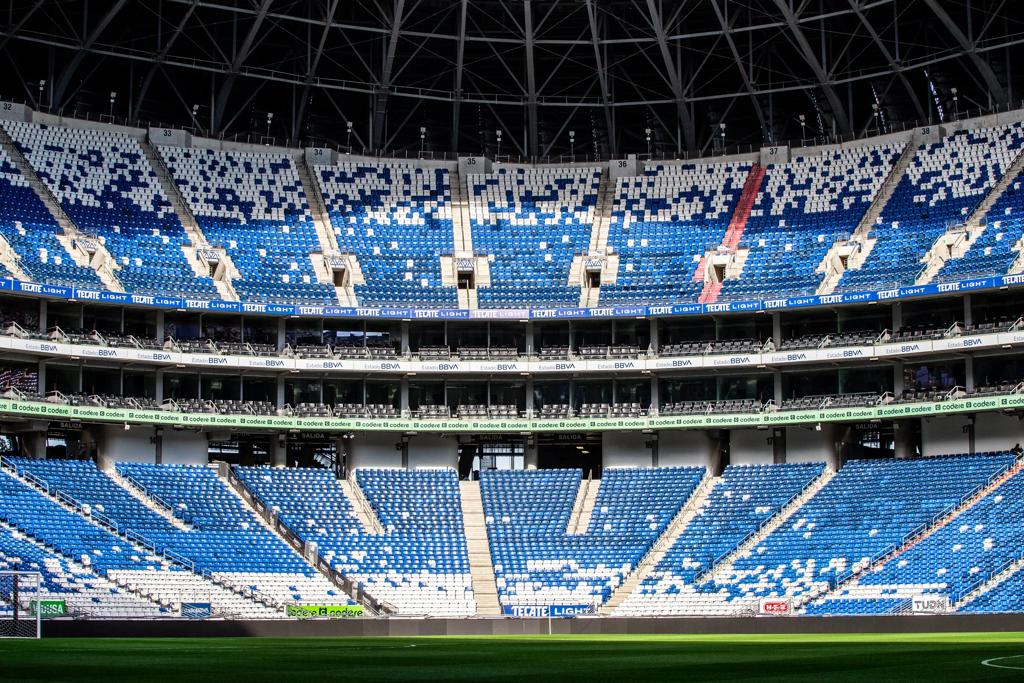

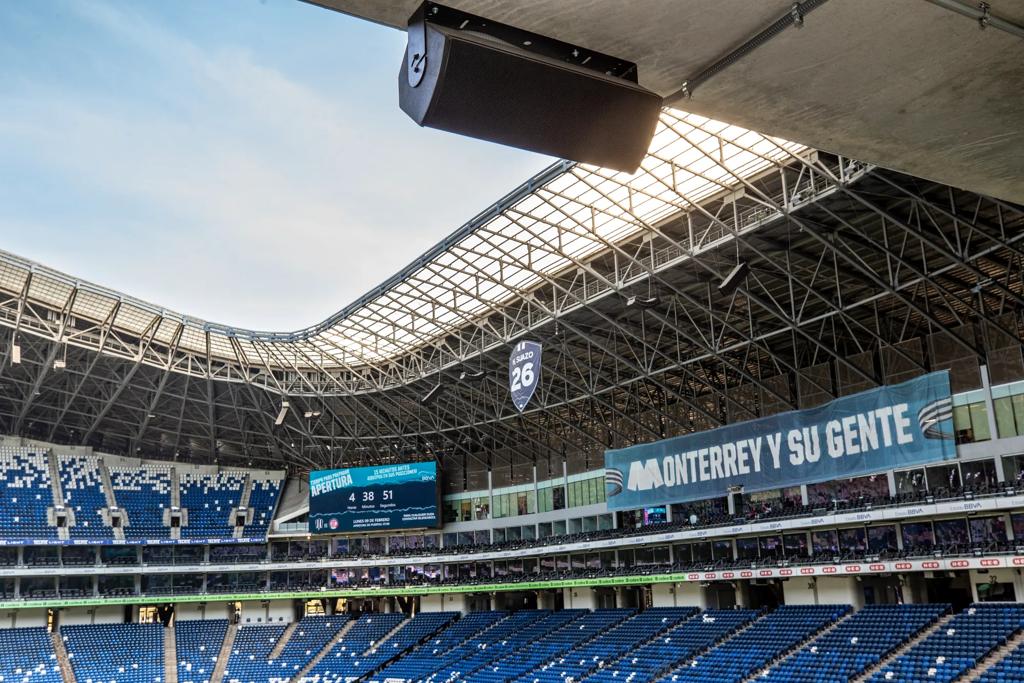

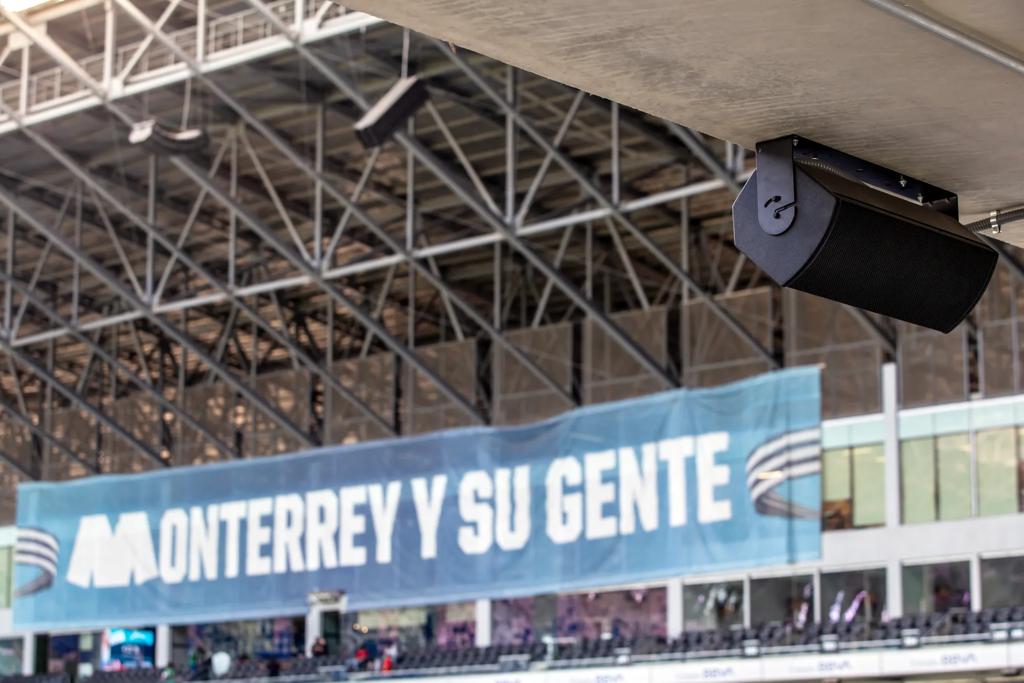

Die Sitzreihen auf der unteren Tribüne, die sich unterhalb der Decke des Balkons im Logenbereich befanden, litten aufgrund dieser baulichen Behinderung unter einem „akustischen Schatteneffekt“. Der Schall von der RoomMatch Die Line-Arrays boten nicht die gewünschte Abdeckung, und zeitweise konnte das Publikum Hintergrundgeräusche von den Klimaanlagen des Stadions hören.
Die Lösung wurde in der ArenaMatch Die vielseitigen Lautsprecher zeichnen sich durch hohe Leistung, Vielseitigkeit und eine große Reichweite aus. Insgesamt wurden 72 ArenaMatch Utility AMU 208-Lautsprecher an der Decke zwischen der unteren Tribüne und den Logen installiert.
Ausgewählt aufgrund ihrer außergewöhnlichen Schalldruckleistung – mit einem maximalen Schalldruckpegel von 126 dB – und ihrer gleichmäßigen Abdeckung von 90° vertikal und 60° horizontal, AMU Die 208er-Lautsprecher liefern einen klaren und präzisen Klang in jeden Winkel der Tribüne, ohne die Sicht der Zuschauer zu beeinträchtigen.
Mit IP55-Zertifizierung und einem dreilagigen Edelstahlgitter garantieren diese Lautsprecher volle Wetterbeständigkeit gegenüber dem extremen Klima von Monterrey.
Das Beschallungssystem, einschließlich ShowMatch Subwoofer und ArenaMatch Die Utility-Lautsprecher werden von 27 PowerShareX PSX4804D-Verstärkern angetrieben und bieten hohe Leistung, Effizienz und fortschrittliche Netzwerküberwachung.

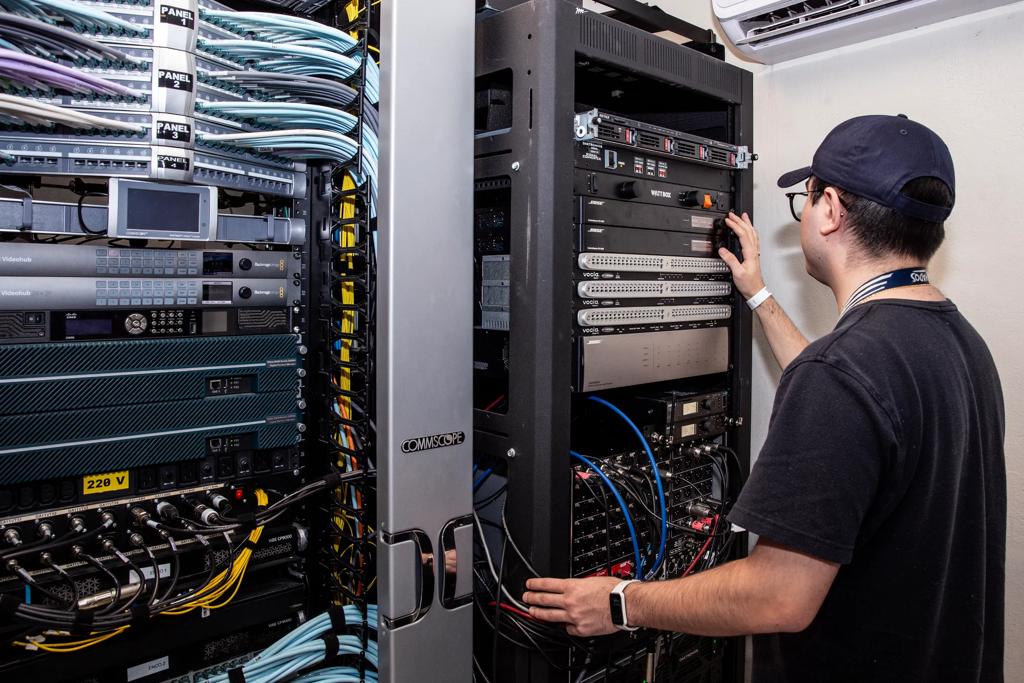

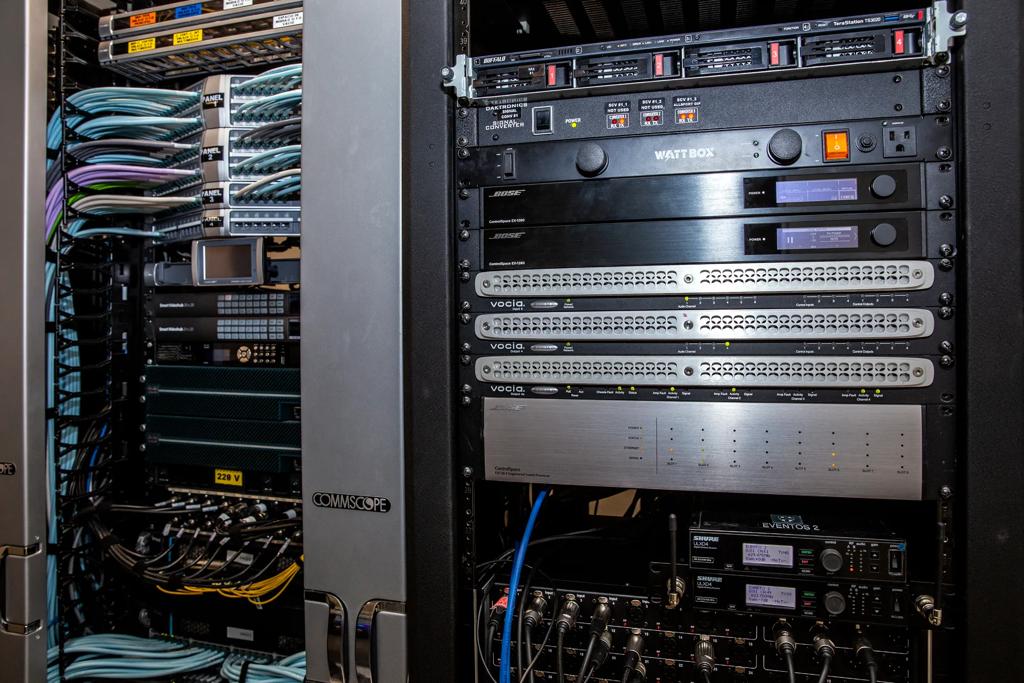

Das Systemmanagement wurde mit zwei ControlSpace EX-1280 Prozessoren in einer vollständig redundanten Konfiguration aufgerüstet, um die Zuverlässigkeit zu gewährleisten.
Die Audioverteilung wurde aufgerüstet. Dante Das Protokoll arbeitet parallel zum ursprünglichen CobraNet-Netzwerk mit präziser Latenzkompensation. Dies gewährleistet die Synchronisierung und bereitet das Stadion auf zukünftige Erweiterungen vor.
In den Worten von Roberto Treviño: „Der Übergang zu Dante Die verbesserte Konnektivität und die Anschaffung der neuen Verstärker verleihen dem Audiosystem eine deutlich höhere Flexibilität, Zuverlässigkeit und bessere Steuerungsmöglichkeiten. Angesichts des technologischen Fortschritts ist es unerlässlich, sich an diese Innovationen anzupassen, da sie nicht nur die tägliche Bedienung vereinfachen, sondern auch zukünftige Systemerweiterungen ermöglichen.
Ein rigoroser Feinabstimmungsprozess
Die abschließenden Anpassungen und Feinabstimmungen wurden von technischen Experten von BBVA Stadium, Ingenieuren von Audio & Comfort und Bose Professional Spezialisten, darunter Ian Epstein vom US-Team.
Das Team führte über drei Tage einen sorgfältigen Feinabstimmungsprozess durch und erfasste dabei fast 200 Messpunkte mit einem digitalen drahtlosen Mikrofonsystem.
Im ersten Schritt wurden Hardware, Routing, Firmware, IP-Adressierung und Signalfluss des gesamten Audiosystems gründlich überprüft. Anschließend wurden alle Lautsprecher und Subwoofer, einschließlich derer im unteren Rang, im gesamten Stadion justiert und getestet.
Abschließend wurden umfangreiche Hörtests mit Sprecherstimmen, verschiedenen Musikgenres und Multimedia-Inhalten durchgeführt.
„Durch die Messung mehrerer Referenzpunkte in verschiedenen Bereichen des Stadions konnten wir das tatsächliche akustische Verhalten in dieser anspruchsvollen Umgebung verstehen, in der Reflexionen und Echos oft Probleme verursachen“, erklärt Roberto Treviño. „Deshalb ist es unerlässlich, sich auf die Präzision der Software zu verlassen, um die Position jeder Komponente genau zu bestimmen und die akustischen Bedingungen zu optimieren.“
Verständlichkeit im Feld
Bei einem der Besuche zur Überprüfung des Systemdesigns ergab sich eine Lösung, die ursprünglich nicht im neuen Projekt vorgesehen war. Es musste ein Feldmonitoringsystem installiert werden, das zwei Hauptfunktionen erfüllte. Die erste bestand darin, den Spielern zu ermöglichen, die Stimme des Hauptschiedsrichters deutlich zu hören, wenn dieser nach Rücksprache mit dem Video-Schiedsrichterassistenten (VAR) Entscheidungen in strittigen Spielsituationen mitteilte.
Das zweite Ziel war es, sicherzustellen, dass die Zuschauer auf dem Spielfeld während der Vorberichterstattung, der Halbzeitpause oder anderer Veranstaltungen die Audioübertragung auf die Tribünen deutlich hören konnten.
Während einer Pause in den Analysesitzungen mit Auditioner skizzierten Alexander Danielewicz und Eduardo Monroy die erste technische Lösung auf einer Papierserviette. „Nach der Skizze auf der Serviette erstellten wir ein 3D-Modell in Modeler „Und dann wurde diese Lösung im Stadion umgesetzt“, erinnert sich Danielewicz und hebt die positive Atmosphäre des Projekts hervor.

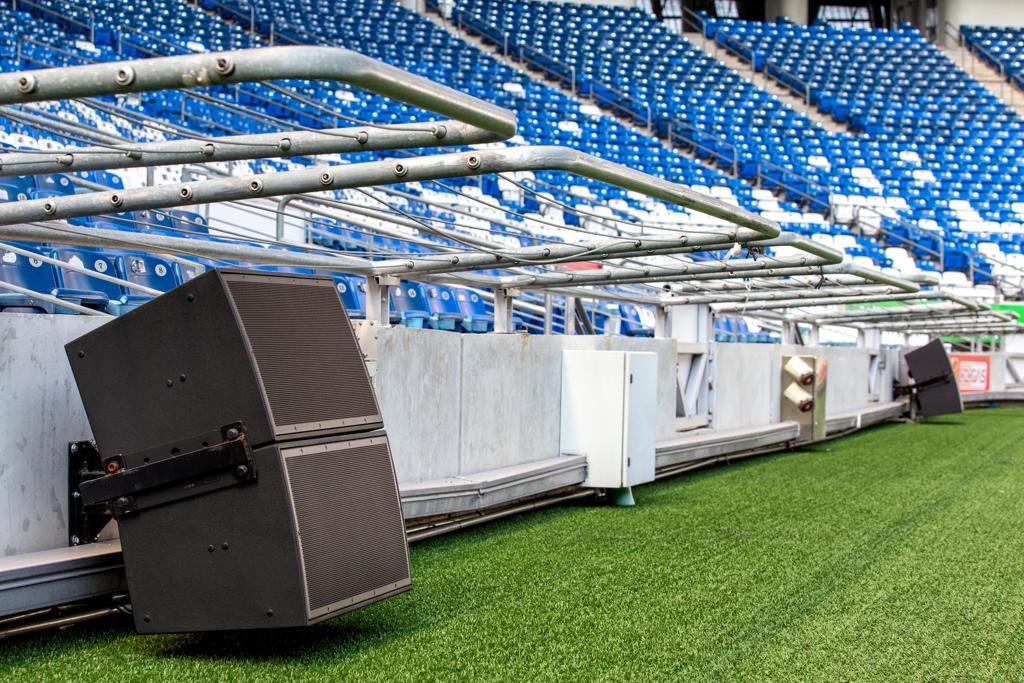

Vier Überwachungspunkte, jeweils mit zwei ArenaMatch AM10 Entlang der Seitenlinie in der Nähe der Auswechselbänke wurden DeltaQ-Lautsprecher installiert. Ihre hochgradig gerichtete Abstrahlcharakteristik (10° vertikal x 60° horizontal) fokussiert den Schall auf das Spielfeld und stellt so sicher, dass die Spieler die VAR-Ansagen hören können, ohne die Zuschauer auf den Rängen zu stören oder die Sicht der Fans zu beeinträchtigen.
Das Ergebnis: ein verstärktes, zukunftssicheres Soundsystem
Das modernisierte System nahm im ersten Quartal 2026 seinen Betrieb auf und wurde daher unter realen Bedingungen bei Spielen von Mannschaften des Club de Fútbol Monterrey sowie im Turnier, bei dem die Nationalmannschaften Boliviens, Surinams und des Irak um einen der letzten Plätze für die Weltmeisterschaft 2026 kämpften, getestet. Das System hat die abschließende Prüfung durch den Weltfußballverband bestanden.
Dank dieser Modernisierung bietet das Stadion nun auf jedem Sitzplatz eine außergewöhnliche Akustik. Das System gewährleistet, dass jeder Besucher – ob in der ersten Reihe oder auf den oberen Rängen – gleichbleibend hohe Klangqualität und -leistung genießt. Ziel ist es, dass alle Besucher ausnahmslos das gleiche immersive Klangerlebnis und die optimale Performance des Audiosystems erleben.
Der ShowMatch Die SMS118-Subwoofer haben die Atmosphäre im Stadion neu belebt und dem Schlagzeugklang, der die Zuschauer vor dem Anpfiff und in der Halbzeitpause anheizt, mehr Tiefe und rhythmische Energie verliehen.
Für Club de Fútbol Monterrey bestand ein entscheidender Vorteil darin, dass nichts ersetzt werden musste. Elf Jahre Investitionen in das ursprüngliche System blieben erhalten und wurden in eine umfassendere, zukunftssichere Lösung integriert.
„Für Audio & Comfort war es eine sehr interessante Herausforderung, aber es bedeutete auch, dass die Aufmerksamkeit und der Service, die mein Kollege Alejandro Palacios über all die Jahre geleistet hat, das nötige Vertrauen geschaffen haben, damit das Stadionteam das Gefühl hat, die volle Unterstützung unseres Unternehmens zu haben“, fügte Eduardo Monroy hinzu.
„Das ist eine eindrucksvolle Bestätigung unserer Designphilosophie. Es beweist auch, dass sich die anfängliche Investition des Club de Futbol Monterrey vor mehr als einem Jahrzehnt in das ursprüngliche Projekt gelohnt hat.“ RoomMatch „Das Line-Array-System war die richtige Entscheidung“, bemerkte Julián Castro . Bose Professional Die
Das BBVA-Stadion verfügt nun über ein Soundsystem, das seinem Erbe gerecht wird und gleichzeitig zukünftigen Anforderungen entspricht.
Die Modernisierung des Audiosystems war Teil einer Reihe von größeren Verbesserungen im Stadion, darunter ein WLAN-Netzwerk mit hoher Dichte für über 30.000 Nutzer, eine modernisierte Zugangskontrolle, die Renovierung der VIP-Logen und eine fortschrittliche Rasenpflege.
„All diese Initiativen sind Teil einer umfassenden Vision, die darauf abzielt, das Erlebnis unserer Fans zu verbessern. Dies ist die Hauptmotivation sowohl für den Club de Fútbol Monterrey als auch für das Estadio BBVA“, schloss Roberto Treviño stolz.
Originale Systemkomponenten von 2015:
- (104) RoomMatch SMS118 Subwoofer (14 Cluster)
- (728) FreeSpace (DS16F, DS16SE, DS100SE, DS100F) Lautsprecher
- (19) FreeSpace 3 Lautsprecher
- (2) MA12-Lautsprecher
- (27) PowerMatch PM8500N Verstärker
Neue Systemkomponenten 2025 :
Integrator
Audio & Comfort ist ein mexikanisches Unternehmen, das sich auf die Integration audiovisueller Systeme spezialisiert hat und über mehr als 30 Jahre Erfahrung verfügt. Bose Professional Technologie. Es war eines der ersten Unternehmen in Mexiko, das diese Technologie vermarktete und installierte. Bose Professional Audio & Comfort ist in Veranstaltungsorten aller Art tätig. Das Unternehmen ist seit der Errichtung des BBVA-Stadions dort vertreten und stellt von Anfang an das Audiosystem bereit. Dank des hervorragenden Service und der über ein Jahrzehnt erzielten Erfolge hat das Stadion Audio & Comfort erneut mit der Durchführung dieses Systemmodernisierungsprojekts beauftragt.
- CEO : Jorge López Berrueta
- Projektingenieur (beide Phasen) : Alejandro Palacios
- Designingenieur : Eduardo Monroy
